الشدات الخشبية للقواعد المسلحة - مكوناتها وتنفيذها بالصور

من قديم الزمان يحاول الإنسان استغلال عناصر الطبيعة والاستفادة منها فقديما تم استخدام الأشجار والأحجار في بناء الأكواخ والبيوت الخاصة كي يحقق الإنسان عنصر الأمان من الأخطار المحيطة به ومع نطور أساليب البناء وظهور مادة الخرسانة أصبحت هناك حاجة إلى قوالب يمكن صب الخرسانة فيها حتى تتماسك وتستطيع أن تحمل نفسها.


وعند ذلك كانت الطرق التقليدية لأعمال الشدات وهي استخدام الشدات الخشبية لإعداد قوالب لصب الخرسانة فيها.

مقالة منفصلة     الشدات الخشبية - مميزاتها وعيوبها وانواعها وأدواتها

أنواع الشدات الخشبية


وبصفة عامة يتم تقسيم أعمال الشدات الخشبية طبقا لنوعية الأعمال الي تؤديها كما هو مبين في النموذج التالي:

أنواع الشدات الخشبية
وكما هو موضح بالصورة أنواع الشدات الخشبية هى:-

1.أعمال الشدات الخشبية للأساسات

أ. الشدة الخشبية للخنزيرة
ب. الشدة الخشبية القواعد المسلحة (موضوع هذه المقالة)
ج. الشدة الخشبية الميدات المسلحة

2. الشدة الخشبية للاعمدة
3. الشدة الخشبية للاسقف والكمرات
4. الشدة الخشبية للحوائط الساندة
5. الشدة الخشبية للسلالم

وقمنا بتناول أعمال الشدات الخشبية طبقا للتسلسل المبين أعلاه على هيئة مقالات منفصلة عن الشدات الخشبية تستطيع الإطلاع عليها عند  الضغط على اللون الأزرق بالأعلى.

الشدات الخشبية للقواعد:


القواعد الخشبية للخرسانة هي هيكل خشبي يتم إعداده طبقا لمقاسات القواعد الخرسانية بغرض صبها فيها حتى تتصلد وتتماسك وتستطيع أن تحمل نفسها.

وتبين الأشكال الأربعة التالية اختلاف أعمال النجارة الخشبية للقواعد المسلحة طبقا لنوعية الأساسات وعلاقة العناصر الإنشائية ببعضها (قواعد ، وميد، وأعمدة).

الميدات فوق مستوى القواعد
الميدات فوق مستوى القواعد


ففي الشكل السابق تكون القواعد منفصلة والميدات على ظهر القواعد المسلحة في هذه الحالة يتم التعامل مع أعمال النجارة الخشبية للقواعد بصورة منفصلة كمرحلة أولى ثم تليها المرحلة الثانية وهي أعمال النجارة الخشبية للميدات المسلحة والأبعاد طبقا للوحات الإنشائية للقواعد والميدات والأعمدة.
الميدات في مستوى القواعد
ففي الشكل السابق تكون الميدات في مستوى القواعد المسلحة وفي هذه الحالة يتم تنفيذ أعمال النجارة الخشبية للقواعد والميدات كوحدة واحدة (مرحلة واحدة) وتؤخذ الأبعاد من الجداول الانشائية لنماذج للقواعد والميدات والأعمدة.
الأساسات بنظام القواعد الشريطية
ففي الشكل السابق نجد أن الأساسات تحت الأعمدة كانت أساسات شريطية متصلة ذات عرض وطول ثابت بكامل طول المحور وفي هذه الحالة يتم التعامل مع أعمال النجارة الخشبية على أنها أجناب خشبية يتم تجميعها طبقا للأبعاد والمقاسات المبينة على الرسومات الإنشائية للأساسات كما هو مبين بالشكل.

مقالة منفصلة    الفرق بين القواعد المنفصلة والمشتركة والاساسات المستمرة
الأساسات بنظام اللبشة
وفي شكل السابق تجد أن الأساسات أصبحت بنظام الفرشة الكاملة تحت المنشأ بالكامل (لبشة) وفي هذه الحالة يتم التعامل مع أعمال النجارة المسلحة للبشة المبنى على أنها أجناب خشبية فقط أبعادها هي أبعاد اللبشة طولا وعرضا وكأنها قاعدة واحدة منفصلة، مقاساتها هي مقاسات طول اللبشة في عرضها بالكامل.
ولذلك قبل البدء في أعمال النجارة المسلحة للأساسات يجب مراعاة الآتي بعد مراجعة اللوحات الإنشائية للأساسات:


ب. تحديد علاقة العناصر الإنشائية ببعضها (قواعد، وميدات، وأعمدة).

ج. تحديد الأبعاد للقواعد لكل نموذج طولا وعرضا من اللوحات الإنشائية.

د. تحديد نماذج القواعد المطلوب عمل الشدات لها وعدد كل نموذج و حصرها من لوحة الأساسات.

مكونات الشدة الخشبية للقواعد المسلحة والميدات


استخدام ألواح الضغط في تجميع القواعد الخشبية
يبين الشكل السابق نموذج الشدة الخشبية للقواعد المنفصلة وهي تتكون من الآتي:

1. الألواح


وهي عبارة عن ألواح خشب لتزانة سمك (2.5 سم) وعرض ما بين 10:20 سم وتكون هي الأجزاء الملاصقة للخرسانة أما طول الألواح فيأتي من أبعاد القاعدة أو الميدة المطلوب تنفيذها.

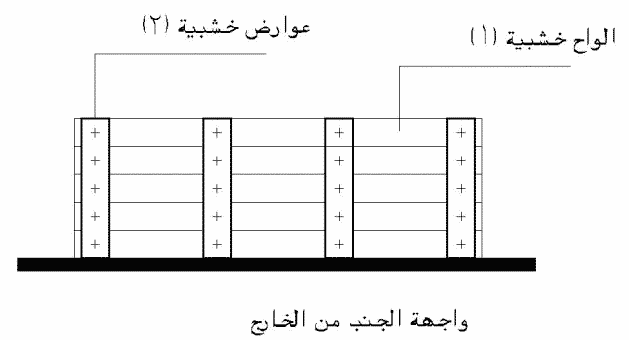

جنب لزوم شدة خشبية للقواعد

2. العوارض:


هي قطع من أخشاب اللتزانة عرض ١٠سم وبارتفاع القاعدة المسلحة وتستخدم لتجميع الألواح الخشبية المطلوب تجهيزها لجنب القواعد أو الميدات وتكون المسافة بين العارضة والأخرى ما بين 50:30 سم ويتوقف ذلك على أبعاد الخرسانة المسلحة للقواعد فكلما زاد ارتفاع القاعدة أو الميدة قلت المسافة بين العوارض.

3. الجنب:


هو مجموعة الألواح بعد تجميعها بالعوارض لتشكل أجناب القواعد الخشبية.

4. الشكال:


قطعة من أخشاب اللتزانة توضع مائلة لتثبيت جانب القاعدة من أعلى.

5. الدكمة:


قطعة من أخشاب اللتزانة توضع أفقيا لتنفيذ جنب القاعدة من أسفل.

6. ألواح الزنق:


لوح خشب اللتزانة أو موسكي مثبت في ظهر القاعدة من أعلى تثبت عليه الشكالات.

7. الخابور:


قطعة خشبية من خشب اللتزانة أحد طرفيها مدبب توضع خلف مدادات التقوية للقواعد لتثبيتها.

8. المدادات:


قطعة من عروق الخشب الفليري (مرابيع تثبيت في الأرض بواسطة الخوابير يتم تثبيت الدكم والشكالات عليها"،ويفضل استخدام المدادات بدل ألواح الزنق في تثبيت ظهر القاعدة من أسفل لمقاومة ضغط الخرسانة.

9. القبقاب:


قطعة من خشب اللتزانة تسمر في زوايا القاعدة من أعلى للمحافظة على الزوايا القائمة للقاعدة.

10. ألواح مقاومة الضغط:


هي ألواح خشب لتزانة ارتفاعها بارتفاع الجنب توضع على الوجه الملامس للخرسانة في الاتجاه الطويل للجنب والمسافة بين ألواح مقاومة الضغط يساوي طول القاعدة + 5 سم ركوب الأجناب الجانبية القصيرة وبالتالي يكون طول الجنب الطويل المثبتة عليه ألواح مقاومة الضغط = طول مقاس القاعدة + 5 سم ركوب الأجناب القصيرة + عرض لوحين مقاومين للضغط كما هو مبين في الشكل السابق (استخدام ألواح الضغط في تجميع القواعد الخشبية) والشكل بعد القادم.

وتستخدم هذه الطريقة في تجميع القاعدة لمعالجة مقاومة ضغط الخرسانة عند التقاء الجنب الطولي مع الجنب العرضى للقاعدة الخشبية.

خطوات تنفيذ الشدة الخشبية للقاعدة


على سبيل المثال إذا كانت الشدة الخشبية المطلوب تنفيذها هي نموذج ق١ مقاس 1.60×1.20×0.50 م فإنه يتم اتباع الخطوات التالية لتنفيذ أعمال الشدة الخشبية للقاعدة كالتالي:

أ. تجهيز وعمل طبلية جنب القاعدة القصير (العرض):


كما هو مبين في الشكل التالي يتم اتباع الآتي :-
تجهيز جوانب القاعدة بالاتجاه القصير
تجهيز جوانب القاعدة بالاتجاه القصير
1. يتم تجميع الألواح ذات الطول المبين بالشكل بطول ١٢٠ سم أو أكثر.

2. يتم تقطيع الألواح الزائدة عن الطول المحدد ويكون البعد محكوما بـ ١٢٠سم تجميع الألواح .

3. يتم تجميع الألواح طبقا للارتفاع المطلوب 50 سم على العوارض خلف الألواح بالمسمار (يتم عمل عدد ٣ عوارض على الأقل حيث المسافة بين العارضة والأخرى لا تزيد عن 50 سم) وترك  مسافة 2.5 سم من طرفي الجنب لزوم لوح الضغط كما هو مبين في الشكل السابق.

4. يتم تجهيز عدد جنبين للقاعدة كما هو مبين في الشكل السابق.

ب. تجهيز عمل طبلية الجنب الطويل للقاعدة (الطول):


من خلال الشكل التالى يتم اتباع الخطوات التالية:
تجميع الجنب الطويل للقاعدة
1. تجميع الألواح ذات الطول المبين للقاعدة ١٩٠سم أو أكثر وتقطع الألواح التي يزيد طولها عن١٩٠سم .
2. يحسب طول جنب القاعدة الطويل على أساس الوجه الملامس للخرسانة كالآتي. (الواجهة الخارجية للجنب الطويل كما فى الشكل السابق)
- طول الحنب الطويل الملامس للخرسانة ١٦٠ سم

- إضافة ٥ سم لتجميع الجنب القصير ٥ سم

- إضافة عرض لوحي ضغط ٢٠ سم

- ترك 2.5 سم خلف كل لوح ضغط ٥ سم

إجمالي طول الجنب الطويل للجنب = ١٩٠ سم

3. يتم تثبيت عدد 5 عوارض لظهر الجنب الطويل كما هو مبين في الشكل السابق (الواجهة الخارجية للجنب الطويل) والمسافة بين العارض والأخرى 33.75 سم مع تجهيز عدد 2 جنب للقاعدة كما هو مبين في الشكل السابق.

4. يتم تكرار الخطوات (1،2،3) لكل نموذج مع ملاحظة عدد العوارض المطلوبة لطول الجنب كما بالشكل السابق.

ج. صندقة القاعدة:


وهي كما يبينها الشكل التالى تتم من خلال الخطوات التالية:

1. في هذه الخطوة يتم تجميع الأربعة أجناب للقاعدة (٤،٣،٢،١) بواسطة المسمار بحيث يكون كل جنب مع الآخر زاوية قائمة (٩٠ درجة).
صندقة القاعدة
صندقة القاعدة
2. للمحافظة على حفظ الزوايا القائمة دون تغيير يتم تثبيت قباقيب في هذه الزوايا الأربعة من أعلى القاعدة ولا يتم فك هذه القباقيب إلا بعد تثبيت القاعدة في مكانها على الطبيعة .

3. يتم تصنيف أضلاع القاعدة ودق مسمار في منتصف كل ضلع لتحديد مركز ثقل القاعدة (نقطة C.G)

د. تسقيط القاعدة فى مكانها بالموقع:


هذه المرحلة تتم من خلال الخطوات التالية كما يبينها الشكلين التاليين:

  توقيع المحاور المنصفة للقاعدة علي الخرسانة
1. يتم شد الخيطين المنصفين لمحورى القاعدة من على الخنزيرة

2. يتم توقيع المحاور المنصفة للقاعدة على خنزيرة على الخرسانة العادية للقاعدة بواسطة ميزان الذنبة ورسمها على القاعدة العادية بواسطة قدة وقلم رصاص وتسمى هذه العملية بعملية التوشيح كما بالشكل السابق.

3. وضع صندوق القاعدة أعلى الخرسانة العادية بعد توقيع المحاور عليها بحيث تتطابق محاور القاعدة مع المحاور الموقعة على الخرسانة العادية.
ضبط القاعدة علي المحاور الموقعة علي الخرسانة
4. في حالة وجود أكثر من قاعدة مشتركة على محور المنشأ وكان المحور لا ينصف هذه القواعد (لا يمر في نقطة مركز القاعدة C.G) كما في الشكل التالي.
محاور المبنى لا تنصف القواعد المسلحة
حيث مركز القاعدة ق١ يبعد ٤٠ سم أسفل المحور رقم (٢) ، و٣٠ سم أعلى المحور رقم (٢) مع ق٢ عند ذلك يتم توقيع القاعدة حسابيا كالآتي:

أ. يتم نقل المحاور المنصفة للقواعد سواء في الاتجاه الأفقي أو الاتجاه الرأسي بحيث تتطابق المسامير على ظهر القاعدة مع الإسقاط الهندسي لتقاطع محاور المنشأ مع القاعدة على الرسم (وتسمى عملية نغقل المحاور المنصفة للقاعدة إلى الأماكن الجديدة طبقا لمحاور المنشأ بالمحاور المرحلة).

ب. توقيع محاور المنشأ على الخرسانة العادية للقاعدة بواسطة ميزان الذنبة

ج.  تنزيل صندوق القاعدة على الخرسانة العادية ويتم مطابقة الخط النازل من المسامير الموجودة على ظهر القاعدة مع المحاور الموقعة على الخرسانة.

د. تنزيل وتقوية القاعدة

تقوية القواعد الخشبية:


هناك عدة طرق لتقوية القواعد الخشبية ويمكن بيانها كالتالي:

1. الطريقة الأولى:


بواسطة ألواح الزنق ،والشكالات والمدادات الأفقية كما بالشكل التالى وتعتبر هذه الطريقة في أعمال التقوية الأكثر شيوعا في تقوية أعمال النجارة المسلحة للقواعد.
منظور لقاعدة خشبية مقواة بواسطة ألواح زنق، و شكالات، ومدادات
الشكل السابق يوضح منظور لقاعدة خشبية مقواة بواسطة ألواح زنق، و شكالات، ومدادات ، ويتم تقوية القاعدة من خلال اتباع الخطوات التالية:

أ. يتم وضع المدادات (٨) خلف القاعدة ثم تثبيتها بالخوابير (٧)

ب. تثبيت أسفل جنب القاعدة بالدكة (٥) الني تثبت في المداد(٨) أسفل الجنب أو لوح الزنق السفلي (يمكن الاستعاضة عنة بقطعة من مداد فليري(٨))

ج. تثبيت القاعدة من أعلى بالشكال (٤) الذي يسمر في المداد بأسفل القاعدة (٨) وبلوح الزنق في أعلى القاعدة(٦)

د. يتم التأكد أثناء الخطوة (ب،ج) من رأسية الفاعدة باستخدام ميزان الخيط (١١) وأفقيتها باستخدام ميزان المياه (١٢)

هـ. يتم مراجعة زوايا القاعدة الخشبية والتأكد من أن زوايا القاعدة العمودية لم تتغير

مقالة منفصلة     أنواع ومصطلحات الشدات المعدنية ومكوناتها بالصور

2. الطريقة الثانية: باستخدام ألواح التقوية


في هذه الطريقة وكما هو مبين في الشكل التالى تتم تقوية القاعدة من خلال عمل برواز من ألواح خشب الموسكي أو اللتزانة حيث يوضع لوحان في الاتجاه الطولي ولوح بينهما في الاتجاه القصير وتتم أعمال التقوية من خلال الخطوات التالية:

1.عمل برواز من ألواح التقوية (١) عرض 10 سم بحيث يكون المقاس الداخلي للألواح يساوي مقاسات القاعدة الخشبية من الخارج (طول، وعرض)
تقويه القواعد الخشبية بواسطة ألواح التقوية
2. يتم تحديد أماكن ألواح التقوية على ألواح العوارض بحيث تكون المسافة من أسفل ومن أعلى بعرض لوح (١٠سم)
3.  يتم تنزيل ألواح التقوية السفلى للقاعدة ثم إدخال ألواح التقوية في أعلى القاعدة وحتى لا يتم سقوط البرواز السفلي يتم وضع لوح أسفلة، أما الألواح العلوية فيمكن دق مسمار على العوارض بعد إدخال ألواح التقوية السفلى
4. إذا كانت ألواح التقوية أكبر من الشدة الخشبية للقاعدة فيمكن استخدام خابور خشب (٧) للتثبيت يثبت مسمار مع لوح الربط
5.  مراجعة رأسية أجناب القاعدة بميزان الخيط وكذلك أفقيتها بميزان الماء
6. التأكد من عمودية الزوايا الأربع للقاعدة من خلال مراجعة أوتار القاعدة أو باستخدام زاوية النجار

الطريقة الثالثة:


تقوية القواعد من خلال تنفيذها وتجميعها بواسطة ألواح الضغط كما هو مبين في الشكل التالى.



استلام الشدة الخشبية للقواعد المسلحة:


أ. التأكد من مقاسات نماذج القواعد الخشبية باستخدام شريط القياس

ب. التأكد من تعامد زوايا القاعدة من الاتجاهات الأربع باستخدام الزوايا وكذلك أفقيتها ورأسية الأجناب الأربعة باستخدام ميزان الماء

ج. مراجعة أعمال التقوية حيث تتناسب مع ارتفاع القاعدة وحجمها

د. التأكد من مطابقة محاور القاعدة لمحاور الخنزيرة قبل عملية التثبيت

هـ. مراجعة المحاور المرحلة للقاعدة
