الشدات الخشبية للاسقف والكمرات - مكوناتها وتنفيذها بالصور

من قديم الزمان يحاول الإنسان استغلال عناصر الطبيعة والاستفادة منها فقديما تم استخدام الأشجار والأحجار في بناء الأكواخ والبيوت الخاصة كي يحقق الإنسان عنصر الأمان من الأخطار المحيطة به ومع نطور أساليب البناء وظهور مادة الخرسانة أصبحت هناك حاجة إلى قوالب يمكن صب الخرسانة فيها حتى تتماسك وتستطيع أن تحمل نفسها.


وعند ذلك كانت الطرق التقليدية لأعمال الشدات وهي استخدام الشدات الخشبية لإعداد قوالب لصب الخرسانة فيها.

مقالة منفصلة     الشدات الخشبية - مميزاتها وعيوبها وانواعها وأدواتها

أنواع الشدات الخشبية

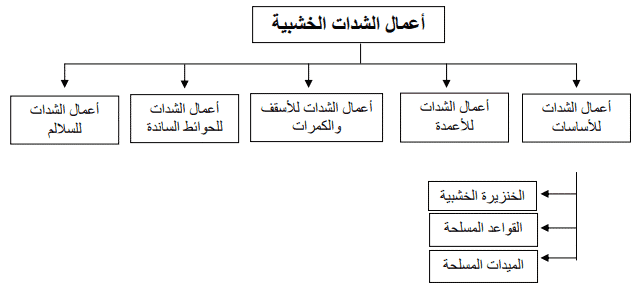

وبصفة عامة يتم تقسيم أعمال الشدات الخشبية طبقا لنوعية الأعمال الي تؤديها كما هو مبين في النموذج التالي:

أنواع الشدات الخشبية
وكما هو موضح بالصورة أنواع الشدات الخشبية هى:-

1.أعمال الشدات الخشبية للأساسات

أ. الشدة الخشبية للخنزيرة
ب. الشدة الخشبية القواعد المسلحة
ج. الشدة الخشبية الميدات المسلحة

2. الشدة الخشبية للاعمدة
3. الشدة الخشبية للاسقف والكمرات (موضوع هذه المقالة)
4. الشدة الخشبية للحوائط الساندة
5. الشدة الخشبية للسلالم

وقمنا بتناول أعمال الشدات الخشبية طبقا للتسلسل المبين أعلاه على هيئة مقالات منفصلة عن الشدات الخشبية تستطيع الإطلاع عليها عند  الضغط على اللون الأزرق بالأعلى.


الشدات الخشبية للاسقف والكمرات

الشدات الخشبية للكمرات والأسقف هي هياكل مؤقتة لصب الخرسانة حتى تتصلد وتستطيع حمل نفسها كما هو موضح فى الشكل القادم.
الشدة الخشبية للسقف
الشدة الخشبية للسقف
1. التطبيق
2. التطاريح
3. العرقات
4. القوائم الرأسية
5. البراندات
6. دواير الكمرات

مكونات الشدة الخشبية :


تتكون الشدة الخشبية من مجموعة من العناصر كما يلي:

1. الفرشات:


هي ألواح خشب بونتي 2×9 أو عروق فليري 5×5 توضع أسفل القوائم الرأسية لتوزيع الضغط الواقع عليها على مسطح أكبر من قطاع القوائم الرأسية ولمنع غرز القوائم في التربة كما هو موضح فى الشكل القادم.
وخاصة في حال إنشاء الشدة الخشبية في الدور الأرضي على أرض رملية أو تربة غير متماسكة
استخدام العروق الفليري كفرشات أسفل القوائم الرأسية
الشكل السابق يبين استخدام العروق الفليري كفرشات أسفل القوائم الرأسية بالدور الأرضي:
1. الفرشات
2. القوائم الرأسية

وفي حالة وضع القوائم على أرضية من خرسانة مسلحة أو العادية فإنه يمكن الاستغناء عن الفرشات أسفل القوائم الرأسية لصلابة السطح المقام عليها وقدرتها على تحمل الضغط الواقع عليها كما هو موضح بالشكل القادم.
 وضع القوائم على الخرسانة مباشرة بدون فرشات
1. قوائم خشبية من عروق فليرى

2. أرضية من الخرسانة المسلحة أو العادية

2. القوائم الرأسية :


هي عبارة عن عروق فليري توضع فوق الفرشات أو على ظهر الخرسانة مباشرة وعلى مسافات منتظمة ما بين 80 سم إلى 100 سم في صفوف في وضع رأسي والغرض منها حمل الشدة الخشبية كمت هو موضح فى الشكلين القادمين.

الشكل السابق يبين وضع القوائم الرأسية في صفوف منتظمة ويبين الشكل عدم وجود فرشات أسفلها لوجودها على أرضية من الخرسانة المسلحة

1. قوائم من العروق الخشبية
2. البراندات

3. الدعائم الرأسية من الحديد


هي دعائم حديدية مستديرة القطاع تتكون من جزأين جزء علوي يدخل في الجزء السفلي ويتم ضبط الارتفاع المطلوب من خلال وصلة ضبط موجودة في وسط القائم كما هو موضح بالشكل المطلوب.
وتستخدم هذه القوائم في أعمال الشدة الخشبية للأسقف بدلا من القوائم الرأسية من قطاعات الخشب الفليرى أو بشكل مستقل لإنشاء الشدة
استخدام الدعائم الحديدية في أعمال شدات الأسقف بدلا من القوائم الخشبية
1. وصلة لضبط الارتفاع2. الجزء العلوى من القائم
3. الجزء السفلي من القائم

4. البراندات (البيانضات):


هي عروق فليري أو ألواح لتزانة توضع أفقية في صفوف متعامدة مع بعضها ويتم تثبيتها مع القوائم الرأسية بالقمط في حال استخدام العروق وبالمسمار في حال استخدام الواح اللتزانة والغرض منها تربيط القوائم الرأسية مع بعضها لتكون الشدة الخشبية كما هو موضح بالشكل القادم.
ويجب أن تكون ارتقاع البراندات 180 سم من سطح الأرض على الأقل بما يسمح لمرور وحركة العمال أسفلها.
موقع (مكان) البيانضات في الشدة الخشبية
موقع (مكان) البيانضات في الشدة الخشبية
1. البراندات
2. القوائم الرأسية
3. العرقات

5. العرقات:


وهي مدادات من الخشب الموسكي قطاع 2×4 وتوضع على سيفها ويختم تثبيتها مع نهاية القوائم الرأسية بالقمط الحديدية عند المنسوب المحدد وتوضع في صفوف متوازية والغرض منها حمل التطاريح وضبط منسوب السقف كما هو موضح بالشكل القادم.
العرقات في الشدة الخشبية بالسقف
1. العرقات
2. التطاريح
3. التطبيق

6. التطاريح:


هي مدادات من الخشب الموسكي قطاع 2×4 وبأطوال مختلفة توضع على بطنها أعلى العرقات وتثبت معها بواسطة المسمار الأرشانلي والغرض منها هو حمل التطبيق، كما هو موضح بالشكل السابق.

7. التطبيق:


هي ألواح من خشب اللتزانة سمك  2.5 سم وعرض يتراوح من 10 سم إلى 20 سم وهي الأجزاء الملاصقة للخرسانة مباشرة وتثبت مع التطاريح بواسطة المسمار ويمكن استبدال ألواح اللتزانة في التطبيق بألواح خشب الكونتر ملامين مقاس ١٢٢×٢٤٠ سم سواء في التطبيق أو جوانب وقيعان الكمرات، كما هو موضح بالشكل السابق.

8. الشكالات:


هي فضلة من خشب اللتزانة والغرض منها تثبيت جوانب السقف في العوارض أو المدادات والطرف الآخر في التطاريح أو العرقات، كما هو موضح بالشكل السابق.
الشكالات في تثبيت داير السقف
الشكالات في تثبيت داير السقف
1. شكال

2. مداد قطاع 4×4 لتقوية جنب الكمر

3. خشب الداير والكمرة (خشب كونترملامين)

4. التطاريح

5. دكمة خشب

9. الدكمة:


هي فضلة من خشب اللتزانة الغرض منها تقوية الداير من أسفل وتثبت في داير السقف من أحد طرفيها وفي مداد التقوية من الطرف الآخر، كما هو موضح بالشكل السابق.

10. الضفدعة:


قمط حديد أو فضلات خشب يتم تثبيتها بالقوائم الرأسية أسفل العرقات أو الوصلات الرأسية بالقوائم لعدم انزلاق هذه الأجزاء أثناء الصب ، كما هو موضح بالشكل القادم.
استخدام القمط الحديدية في عمل ضفدعة (وصلات) رأسية لقوائم الأعمدة
1. قمط حديدية
2. عروق ثم عمل وصلات رأسية لها (ضفدعة)

11. قاع الكمرة:


هي ألواح من خشب اللتزانة قطاع 2×6 أو من خشب الكونتر ملامين يتم استخدامها بغرض تحديد أماكن بطنية الكمرات بالأسقف ويتم تثبيتها على عرقات الكمرات بالمسمار، كما هو موضح بالشكل القادم.

 12. عرفات الكمرات:


هي مدادات من خشب الموسكي قطاع 4×4 أو 2×4 أو ألواح لتزانة توضع على سيفها أسفل تطاريح الكمرات وهي مثل عرقات الأسقف يتم تثبيتها مع القوائم الرأسية بواسطة القمط الحديدية في حال المدادات عند المنسوب المحدد لقاع الكمرات ويتم وضعها في صفين متوازيين مع القوائم الرأسية الحاملة للكمرات، كما هو موضح بالشكل القادم.
قيعان الكمرات الحملة علي التطاريح والعرقات
1. قاع الكمرة
2. التطاريح
3. العرقات
4. القوائم الرأسية
5. البراندات

13. التطاريح أسفل قاع الكمرات:


هي قطاعات خشبية من خشب الموسكي قطاع 2×4 توضع على بطنها و بأطوال محددة أسفل قيعان الكمرات وموضوعة على ظهر عرقات الكمرات وتثبت بالقمط الحديدية مع القوائم أو بالمسامير الأرشانلي مع العرقات والغرض منها حمل الكمرات أعلاها، كما هو موضح بالشكل السابق.

14. المري


هو أول لوح في التطبيق يتم وضعه في الباكية ومنه يتم استرباع الباكية ويتم تركيبه على جنب الكمرات، كما هو موضح بالشكل القادم.
مكان لوح المرى
1. المرى
2. حنب الكمرة
3. لوح زنق2×4 أسفل التطاريح
4. التطاريح
5. التطبيق من ألواح خشب الموسكي 2×4

15. الداير :


جنب من ألواح اللتزانة 2×4 أو من قطاعات خشب الكونتر ملامين ويتم تثبيته مع أجناب الكمرات أو البلاطات اخارجية بغرض تحديد سمك بلاطة الأسقف.
ارتفاع الداير بالنسبة لمستوى التطبيق
ارتفاع الداير بالنسبة لمستوى التطبيق
1. الداير اخارجي
2. التطبيق (من خشب الكونتر ملامين)

16. المحور:


هي نقطة ثابتة تحدد بواسطتها المشغولات (أعمال التخشيب) أفقيا (بادي لقياس التقسيط)

17. الشرب:


هي نقطة ثابتة تحدد بواسطتها المشغولات الرأسية (أعمال التخشيب الرأسية) ويتنم تحديد الشرب بدق مسمار على ارتفاع 1.00 متر أو 1.5 متر في كامل أعمال الشدة رأسيا ومنه يتم قياس أية ارتفاعات للعرقات لبلاطة السقف بحيث تكون منسوباً واحداً أو عرقات الكمرات طبقا للارتفاع المطلوب.
نقل الشرب باستخدام ميزان المياه
1.تحديد ارتفاع الشرب
2. نقل الشرب على قائم آخر باستخدام ميزان المياه

18. لوح الزنق (الحبس)


هو لوح موسكي يوضع فوق تطاريخ الكمرات أو خلف جنب الكمرة لتقويتها.
لوح الزنق في جنب الكمرة
1. لوح زنق
2.لوح المري
3. التطاريح

 19. الإسكندرانى:


هي عروق فليرى توضع مائلة أو رأسية خارج الشدة وتثبت في البراندات والعرقات بواسطة القمط بغرض حمل الكوابيل الخارجية (الكمرات البارزة عن السقف) وكذلك لحمل وتقوية داير السقف
صف كامل من الأعمدة الاسكندراني

الشكل السابق يبين استخدام صف كامل من الأعمدة الاسكندراني خارج المبنى على فرشات بالأرضية ومثبتة مع البراندات والعرقات من أعلى
1. صف من الأعمدة الاسكندراني خارج المبنى
2. البراندات
3. قوائم رأسية داخل المبنى وعلى أرضية خرسانية
4. عرقات الكمرة
5. تطريح قاع الكمرة
6. عمود خرسانى

20. النهيز أوالنهايز:


هي عروق فليري أو ألواح لتزانة توضع مائلة داخل الشدة وتثبت في القوائم الرأسية بواسطة القمط والمسامير والغرض منها منع الحركة الأفقية أثناء الصب ويمكن الاستغناء عن النهيز في حالة عمل الشدة الخشبية للسقف مع وجود الأعمدة الخرسانية بحدث يتم عمل براندات كاذبة مكونة من حطة حول العمود من ألواح اللتزانة يتم تثبيتها مع البراندات الأفقية للشدة الخشبية.
تثبيت الشدة مع الأعمدة الخرسانية ببراندات كاذبة بدل النهيز
1. حطة خشب مثبتة مع العمود من طرف ومع البراندات من الطرف الآخر( براندات كاذبة)

3. عمود من الخرسانة المسلحة

21. قائم الشمعة:


هي تقوية الكمرات بطريقة حملها على القورة (المخ) باستخدام قوائم من عروق الخشب قطاع 4×4 أسفل قاع الكمرة أو الدعائم الحديدية كما هو موضح فى الشكل القادم. خاصة في الكمرات التي يزيد بحرها عن 5.00 متر.
تقوية قاع الكمرات بقوائم شمعة من قطاعات الحديد

خطوات تنفيذ الشدات الخشبية للأسقف والكمرات:


الخطوة الأولى: عملية التخشيب:


1. اختبار محاور صفوف القوائم الرأسية أفقيا وبجب أن تكون المسافة بين القوائم الرأسية ما بين 80 سم إلى 100 سم ، كما هو موضح فى الشكلين الثالث والرابع فى هذه المقالة.

2. البدء في عمل التخشيب للكمرات أولا بفرد القوائم على جانبي الكمرات ويجب اختيار طول مناسب لقوائم الكمرات حتى لا تتعارض مع قيعان الكمرات ، مع وضع الفرشات أسفل القوائم خاصة إذا كانت القوائم موضوعة على تربة غير متماسكة. كما هو موضح فى الشكل الثانى فى هذة المقالة.

3. عمل البراندات بين القوائم لتربيطها أفقيا، كما هو موضح فى الشكل القادم.
أعمال التخشيب للكمرات مع عمل البراندات لتثبيت القوائم الرأسية
1. أعمدة ذات طول مناسب لتخشىب الكمرات
2. عراقات الكمرة
3. جنب الكمرة
4. البراندات
5. التطاريح لزوم الكمرات

الخطوة الثانية: ضبط المناسيب:


بعد الانتهاء من عملية التخشيب بفرد القوائم الرأسية للكمرات والأسقف، يتم الانتقال إلى مرحلة توقيع قيعان الكمرات وتحديد ارتفاع الأسقف وذلك من خلال الآتي:

1. عمل شرب على ارتفاع يتم تحديده على القوائم الرأسية على ارتفاع 150 سم بحيث يتم نقل هذا الشرب أفقيا بميزان المياه على أغلب التخشيب بالقوائم الرأسية تحت الكمرات والأسقف.

2.الشرب الذى تم تحديده في الخطوة (1) يتم منه تحديد ارتفاع العرقات للأسقف الذى بكون منخفضا عن منسوب بطنية السقف الخرساني بمقدار 7.5 سم وهو : 5 سم للتطاريح، و2.5 سم للتزانة التطبيق.
استخدام شريط القياس لتحديد منسوب العرقات من نقطة الشرب
1. شريط القياس لتحديد ظهر العرقة من نقطة الشرب لكامل السقف أو قيعان الكمرات
2. مسمار الشرب
3. العرقات
4. التطريح
5. التطبيق

3. من نقطة الشرب الي تم تحديدها في (1) يتم تحديد منسوب قاع الكمرات ويتم وضع عرقات الكمرات (أسفل قاع الكمرات ب 7.5 سم مثل عرقات السقف ولكن أقل منها في الطول)

4. يتم تركيب قاع الكمرات على التطاريح مع عمل طبالي جنب الكمرات وتركيبها بعد ضبط رأسيتها بميزان الخيط.
أعمال التخشيب للكمرات
1. أعمدة التخشيب للكمرات بقوائم ذات طول مناسب
2. قاع الكمرة
3. جنب الكمرات
4. براندات لزوم تثبيت القوائم
5. قوائم رأسية للأسقف
6. تطاريح الكمرة
7. عرقات الكمرة
8. شكال لضبط رأسية جنب الكمرة، مثبت في أعلي الكمرة بالمربوع ومن الطرف الآخر بالتطاريح

5. بعد الانتهاء من عمل جوانب الكمرات لكامل السقف يتنم استكمال قوائم بلاطة السقف وعمل العرقات والتطاريح الخاصة للسقف.

6. يتم فرد التطبيق على بلاطات الأسقف باستخدام ألواح الكونتر ملامين أو ألواح اللتزانة تمهيدا لبدء أعمال الحدادة على الأسقف وعلى أن تكون وصلات ألواح اللتزانة مجمعة بطريقة شطرنجية (خلف خلاف) أو تكون الألواح متلاصقة (يكون السقف غر منور)
بدء عملية التطبيق للسقف تمهيدا لعمليات الحدادة
1. الانتهاء من عمل جوانب الكمرات
2. استكمال تخشيب بلاطة السقف بالقوائم الرأسية
3. عرقات السقف
4. تطاريح السقف
5. تطبيق بلاطة السقف

الخطوة الثالثة: تقوية الشدة الخشبية للسقف


تتم تقوية أعمال الشدة الخشبية من خلال الآتي :

1. تثبيت التطاريح فوق العرقات بمسامير

2. وضع ألواح زنق (حبس) خلف جوانب الكمرات من أعلى تحت التطاريح الخاصة بالكمرات، كما بالشكل الرابع عشر فى هذة المقالة.

3. تثبيت ألواح المري (التي في أول التطبيق مع جنب الكمر لكل باكية على حدة)، كما بالشكل الثانى عشر فى هذة المقالة.

4. وضع دكم لتقوية الداير و العرقات من أسفل بوضع ضفدعة لكل منها

مقالة منفصلة     أنواع ومصطلحات الشدات المعدنية ومكوناتها بالصور

الخطوة الرابعة:  استلام الشدة الخشبية


1. التأكد من متانة الخشب ونوعيته

2. التأكد من الشرب والمنسوب المطلوب ميزان القامة والشريط وميزان الماء

3. التأكد من مطابقة الكمرات للرسومات والمناسيب المطلوبة

4. التأكد من رأسية جوانب الكمرات ميزان الخيط

5. التأكد من مطابقة البلاطات وأبعادها للرسومات باستخدام شريط القياس

6. التأكد من أفقية العرقات والتطاريح والتطبيق بواسطة ميزان القامة على كل مرحلة

7. التأكد من عدم وجود فراغات بين ألواح التطبيق

8. التأكد من وجود ألواح الزنق (الحبس) التى تقوى بها الكمرات

9. التأكد من ضفدعة الشدة كلها وذلك بوجود قطاع اللتزانة أسفل العرقات

لتحديد منسوب العرق للأسقف = منسوب البلاطة — (سمك البلاطة + سمك التطبيق + سمك التطاريح)

لتحديد منسوب العرقات للكمرات = منسوب البلاطة — ( سمك البلاطة+ الارتفاع الحر لسقوط الكمر أسفل البلاطة + سمك التطاريح)
