شرح بناء الحوائط المتقاطعة بالصور

سنتعرف فى هذه المقالة على كيفية بناء حائط متعامد ومتقاطع على هيئة حرف (T) وإشارة (+) سمك نصف قالب، وسمك قالب بالطريقة الإنجليزية ( المصرية القديمة )، وتعتبر هذه الطريقة هي الطريقة الشائعة في مصر والسعودية والوطن العربى؛ وللمزيد عن طرق البناء بالطوب يجب عليك الإطلاع على هذة المقالة المنفصلة بعنوان أنواع البناء بالطوب – طرق رص الطوب

العدد المستخدمة في أعمال البناء

وقبل شرح طريقة بناء الحوائط المتقاطعة يجب عليك معرفة العدد المستخدمة في أعمال البناء:-

  1. الفأس (المسحاة)
  2. الأزمة (الفاروع)
  3. الكريك
  4. القدة
  5. الجردل (سطل)
  6. المهرة: (المنخل)
  7. المسطرين: (ملعقة)، ويوجد منه نوعان:-
    – مسطرين مربع (للتنظيف) .
    – مسطرين دائرى أو بيضاوى (للفرش).
  8. القادوم البناوي:(شاكوش لتكسيرالطوب).
  9. الزاوية، ومنها ثلاثة أنواع:-
    – زاوية قائمة .
    – زاوية حادة ( حسب الزاوية المطلوبة ) .
    – زاوية منفرجة ( حسب الزاوية المطلوبة ) .
  10. ميزان الخيط ( خيط الشاغول )
  11. ميزان المياه
  12. التكنة
  13. الخيط ( ضبط الشد )
  14. مسمار تقريغ لحامات المونة
  15. القروانة: (قصعة)
  16. الأجنة ( الإزميل )
  17. شريط القياس

مقالة ذات صلة: ادوات البناء واسمائها وشرح وظيفتها بالصور.

مواد البناء

المواد الخام المستخدمة في عملية البناء:-

  1. رمل
  2. إسمنت
  3. جير مطفي
  4. ماء
  5. طوب بالمقاس المطلوب

مقالة ذات صلة: أسماء مواد البناء وشرح أهميتها واستخدامها.

ملحوظة مهمة:- لقد تناولنا شرح أشهر مصطلحات البناء فى مقالة منفصلة بعنوان المصطلحات الفنية المستعملة فى البناء بالطوب أنصح بالإطلاع عليها لو واجهتك أى مشكلة فى فهم اى مصطلح فى هذة المقالة.

شروط بناء أي حائط سواء كان مستقيما أو زاوية

  1. نظافة الموقع قبل البدء في العمل .
  2. تشوين أو تجهيز العدد والخامات قريبأ من الموقع.
  3. تجهيز المونة ورش الطوب قبل الاستخدام وذلك لمنع شرب الطوب لماء المونة.
  4. تطبيق قواعد السلامة داخل الورشة.

شرح بناء الحوائط المتقاطعة بالصور

أولاً: بناء حائط متعامد على هيئة حرف (T) سمك نصف قالب

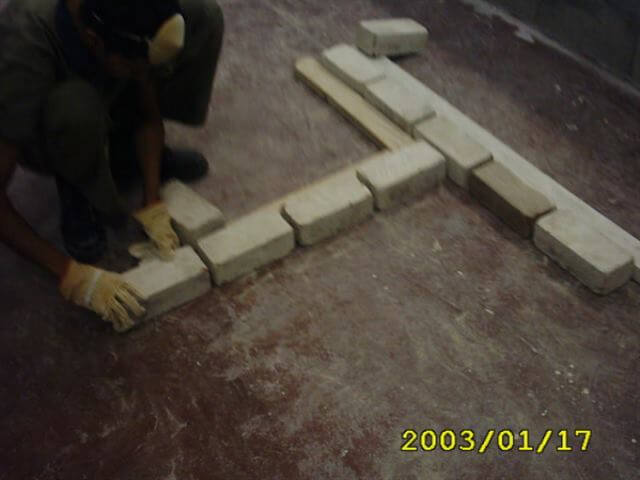

1. وضع القدة في موقع العمل مع التثبيت ووضع خط مستقيما أو خيط (ضبط الشد ) في موقع ثم وضع الزاوية القائمة بموقع الحائط الفرعي كما في الشكل.

شرح بناء الحوائط المتقاطعة بالصور

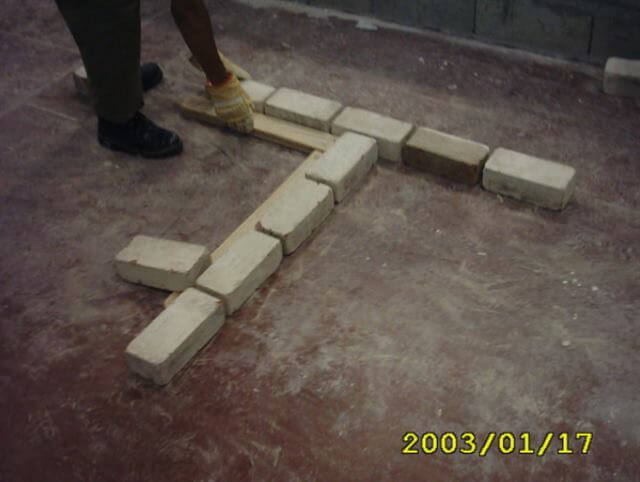

كيفية وضع القدة

2. البدء في عمل المدماك الأول من جهة واحدة كما في الشكل.

شرح بناء الحوائط المتقاطعة بالصور
بناء المدماك الأول
شرح بناء الحوائط المتقاطعة بالصور
إنهاء المدماك الأول

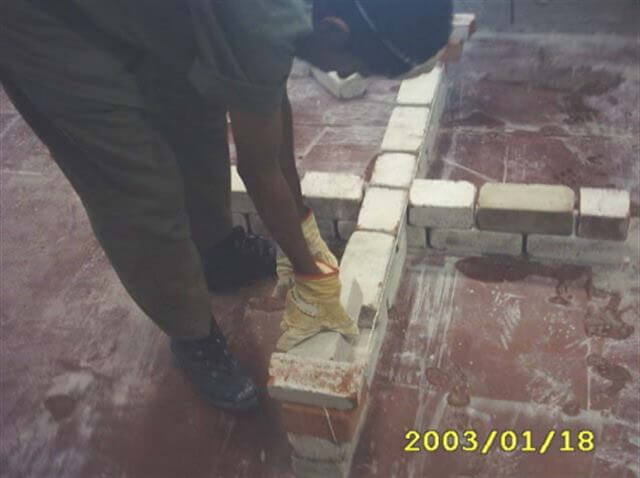

3. يتم بناء المدماك الثاني بعمل الترويسة للضلع الرئيس مع شد الخيط ثم تكمل البناء ثم وضع التروسة للحائط الفرعي مع شد الخيط ثم تكملة باقي المدماك كما في الشكل.

شرح بناء الحوائط المتقاطعة بالصور

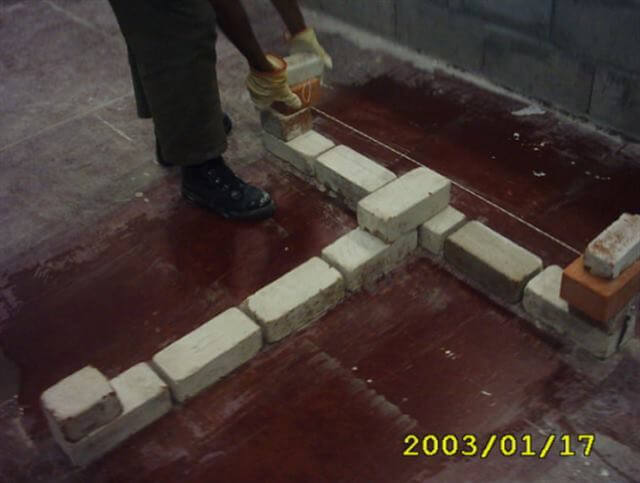

كيفية عمل الترويسة وشد الخيط مع بناء المدماكا لثانى
شرح بناء الحوائط المتقاطعة بالصور

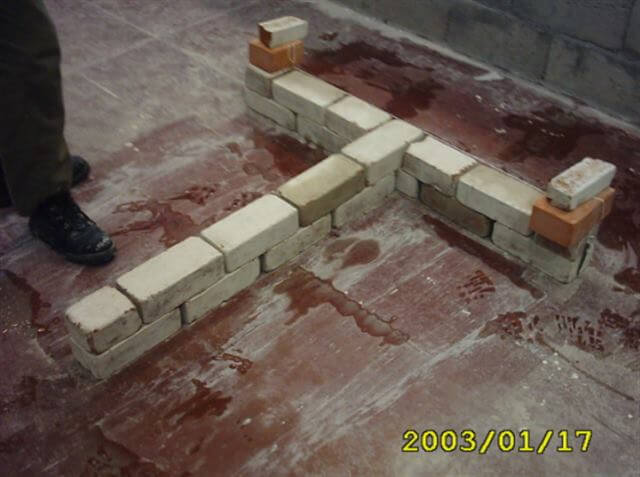

بناء المدماك الثانى

4. يتم بناء المدماك الثالث والرابع وتكون هذا المداميك بنفس خطوات المدماك الثاني وكيفية تتفريغ اللحمات كما في الشكل.

شرح بناء الحوائط المتقاطعة بالصور
كيفية تفريغ اللحامات (تكحيل العراميس)
شرح بناء الحوائط المتقاطعة بالصور

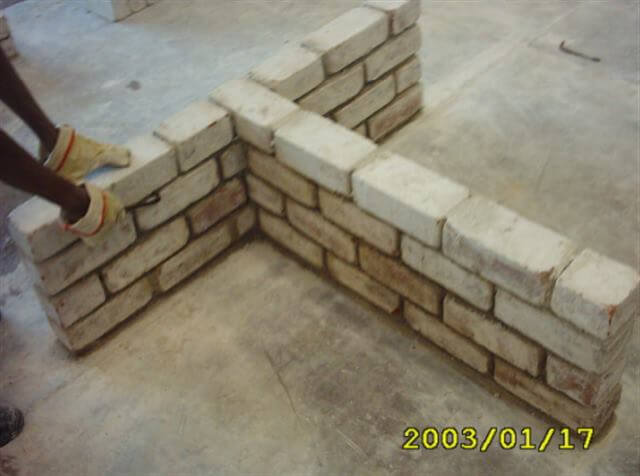

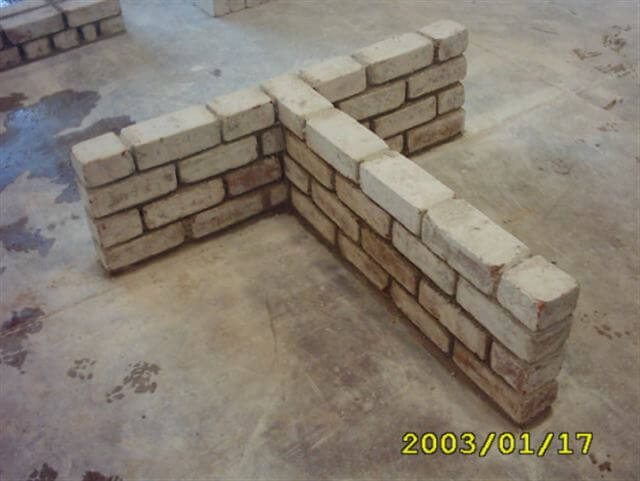

الواجهة النهائية

الملحوظات فى هذه الخطوة:

  1. تكون المداميك الفردية متشابهة من جميع النواحي من ناحية العراميس الرأسية تكون فوق بعض في المداميك الفردية (9،7،5،3،1………. الخ )
  2. تكون المداميك الزوجية متشابهة من جميع النواحي من ناحية العراميس الرأسية تكون فوق بعض في المداميك الفردية (10،8،6،4،2 ………. اخ )
  3. مراعاة أن تكون مساحة اللحمات الرأسية (العراميس) بين القالب والقالب المجاور له 1 سم أو مقدار إصبع السبابة.
  4. اللحمات الأفقية ويستخدم في هذا النوع في اللحمات الأفقية (المرقد) سيخ تسوية المونة أو 1سم بين مدماك وآخر.
  5. تنظيف الموقع بعد الانتهاء من بناء الحائط مع تفريغ اللحمات (تكحيل) بمسمار تفريغ اللحمات.
  6. تنظيف العدد المستخدمة وحفظها في الدولاب الخاص بها ورص قوالب الطوب المتبقية في المكان المخصص لذلك.

ثانياً:- بناء حائط متعامد على هيئة حرف (T) سمك قالب

1. وضع القدة مع الزاوية القائمة لتحديد الضلع الفرعي أو وضع خيط على الأرض مع تثبيت الزاوية مع المدماك الأول كما في الشكل.

شرح بناء الحوائط المتقاطعة بالصور
كيفية بناء المدماك الأول
شرح بناء الحوائط المتقاطعة بالصور
بناء المدماك الأول

2. يتم بناء المدماك الثاني بعمل التروسة في الضلع الأساسي والضلع الفرعي مع شد الخيط بينهما كما في الشكل.

شرح بناء الحوائط المتقاطعة بالصور
كيفية عمل الترويسة
شرح بناء الحوائط المتقاطعة بالصور
بناء المدماك الثانى

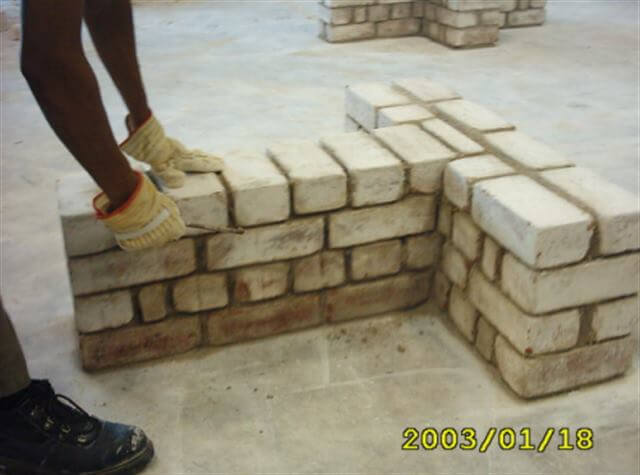

شرح بناء الحوائط المتقاطعة بالصور
تفريغ اللحامات
شرح بناء الحوائط المتقاطعة بالصور

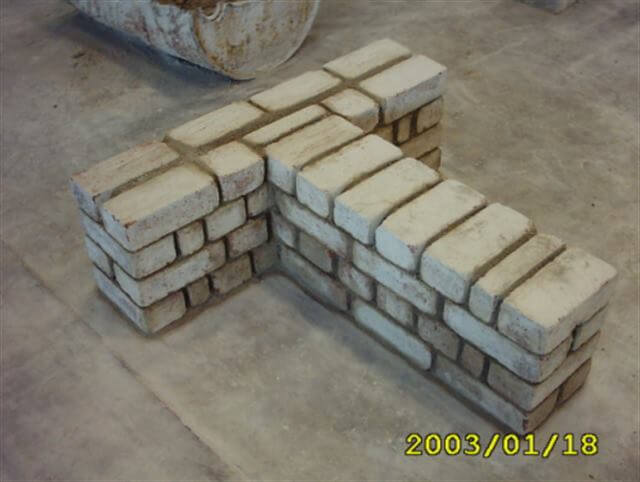

الواجهة النهائية

الملحوظات فى هذه الخطوة:

  1. تكون المداميك الفردية متشابهة من جميع النواحي من ناحية العراميس الرأسية تكون فوق بعض في المداميك الفردية (9،7،5،3،1………. الخ )
  2. تكون المداميك الزوجية متشابهة من جميع النواحي من ناحية العراميس الرأسية تكون فوق بعض في المداميك الفردية (10،8،6،4،2 ………. اخ )
  3. مراعاة أن تكون مساحة اللحمات الرأسية (العراميس) بين القالب والقالب المجاور له 1 سم أو مقدار إصبع السبابة.
  4. اللحمات الأفقية ويستخدم في هذا النوع في اللحمات الأفقية (المرقد) سيخ تسوية المونة أو 1سم بين مدماك وآخر.
  5. تنظيف الموقع بعد الانتهاء من بناء الحائط مع تفريغ اللحمات (تكحيل) بمسمار تفريغ اللحمات.
  6. تنظيف العدد المستخدمة وحفظها في الدولاب الخاص بها ورص قوالب الطوب المتبقية في المكان المخصص لذلك.

ثالثاً:- بناء الحوائط المتقاطعة على هيئة إشارة ( + ) سمك نصف قالب

1. وضع القدة أو وضع خط مستقيما أو خيط يثبت في خوابير في الأرض بمساعدة الزاوية الخشبية القائمة كما في الشكل.

شرح بناء الحوائط المتقاطعة بالصور
كيفية تثبيت القدة مع الزاوية

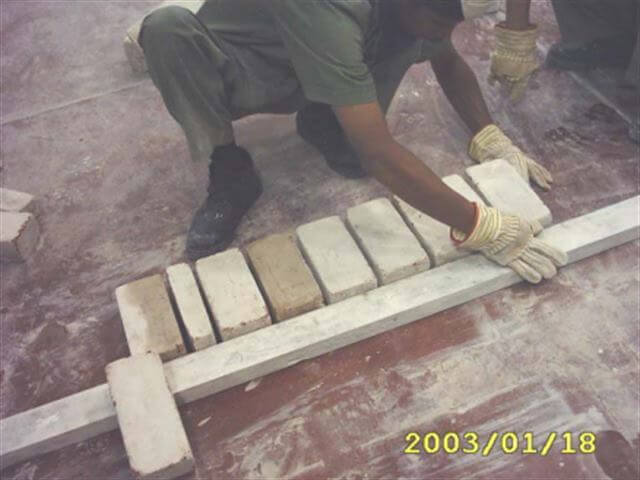

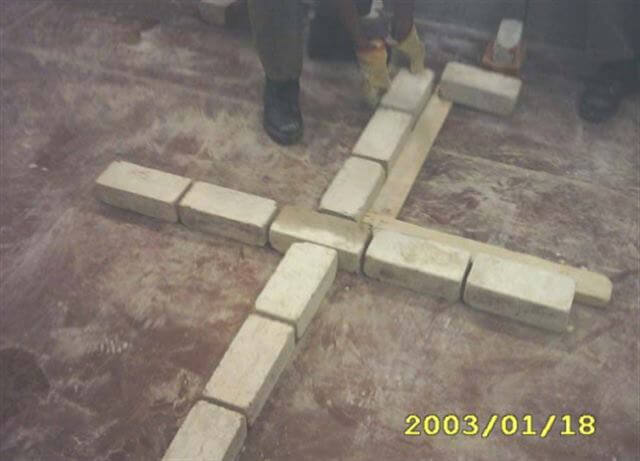

2. البدء في عمل المدماك الأول من محاذاة القدة (الأساسي) والمقاطع معه بمساعدة الزاوية الخشبية القائمة كما في الشكل.

شرح بناء الحوائط المتقاطعة بالصور
بناء المدماك الأول بإستخدام القدة الزاوية الخشبية

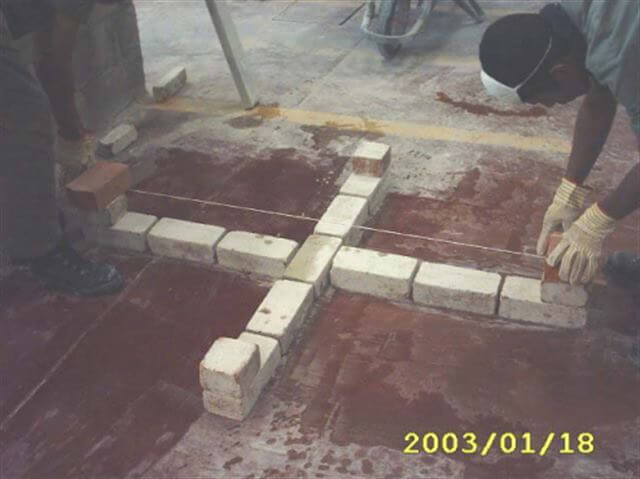

3. يتم بناء المدماك الثاني بعمل الترويسة لكل ضلع فتوضع تروبسة المدماك الثاني الرئيس (أساسي) ثم توضع تروبسة المدماك الفرعي في بداية ونهاية كل ضلع مع شد الخيط وكل مدماك على حدة كما في الشكل.

شرح بناء الحوائط المتقاطعة بالصور
كيفية شد الخيط فى المدماك الثثانى
شرح بناء الحوائط المتقاطعة بالصور
تكملة بناء المدماك الثانى

 4. يتم بناء المدماك الثالث والرابع وتكون هذه المداميك بنفس خطوات المدماك الثاني مع تفريغ اللحمات.

شرح بناء الحوائط المتقاطعة بالصور
تفريغ اللحامات
شرح بناء الحوائط المتقاطعة بالصور
الواجهة النهائية

الملحوظات فى هذه الخطوة:

  1. تكون المداميك الفردية متشابهة من جميع النواحي من ناحية العراميس الرأسية تكون فوق بعض في المداميك الفردية (9،7،5،3،1………. الخ )
  2. تكون المداميك الزوجية متشابهة من جميع النواحي من ناحية العراميس الرأسية تكون فوق بعض في المداميك الفردية (10،8،6،4،2 ………. اخ )
  3. مراعاة أن تكون مساحة اللحمات الرأسية (العراميس) بين القالب والقالب المجاور له 1 سم أو مقدار إصبع السبابة.
  4. اللحمات الأفقية ويستخدم في هذا النوع في اللحمات الأفقية (المرقد) سيخ تسوية المونة أو 1سم بين مدماك وآخر.
  5. تنظيف الموقع بعد الانتهاء من بناء الحائط مع تفريغ اللحمات (تكحيل) بمسمار تفريغ اللحمات.
  6. تنظيف العدد المستخدمة وحفظها في الدولاب الخاص بها ورص قوالب الطوب المتبقية في المكان المخصص لذلك.

رابعاً:- بناء حائط على هيئة إشارة (+) سمك قالب

1. وضع القدة أو وضع خط مستقيما أو خيط يثبت في خوابيرفي الأرض بمساعدة الزاوية الخشبية القائمة كما في الشكل.

شرح بناء الحوائط المتقاطعة بالصور
تثبيت القدة والزاوية الخشبية

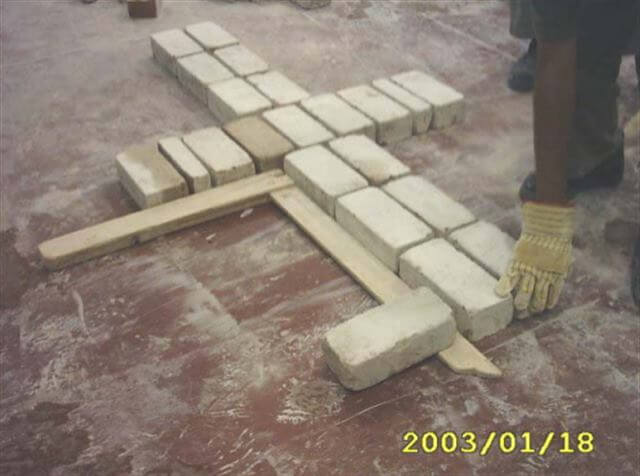

2. البدء في عمل المدماك الأول من محاذاة القدة(الأساسي) والمقاطع معه بمساعدة الزاوية الخشبية القائمة كما في الشكل.

شرح بناء الحوائط المتقاطعة بالصور
كيفية بناء المدماك الأول
شرح بناء الحوائط المتقاطعة بالصور
بناء المدماك الأول

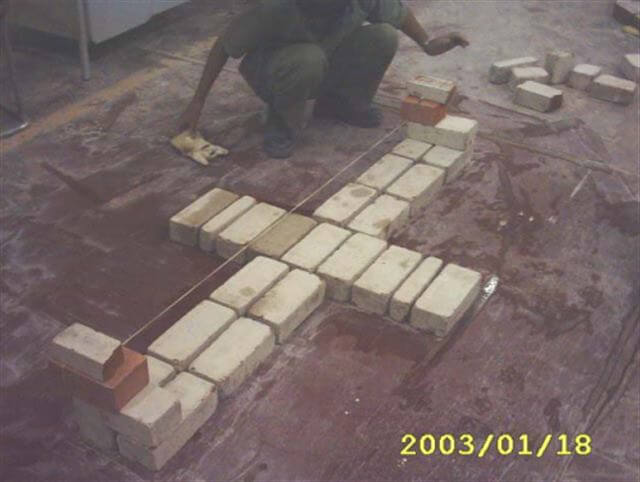

3. يتم بناء المدماك الثاني بعمل التروسة لكل ضلع فتوضع ترويسة المدماك الثاني الرئيس (أساسي) ثم توضع ترويسة المدماك الفرعي في بداية ونهاية كل ضلع مع شد الخيط وكل مدماك.

شرح بناء الحوائط المتقاطعة بالصور

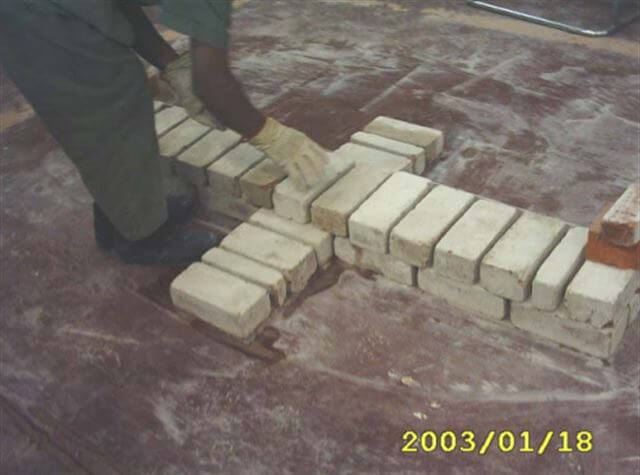

كيفية شد الخيط للمدماك الثانىمع وضع الترويسة
شرح بناء الحوائط المتقاطعة بالصور
كيفية بناء المدماك الثانى
شرح بناء الحوائط المتقاطعة بالصور

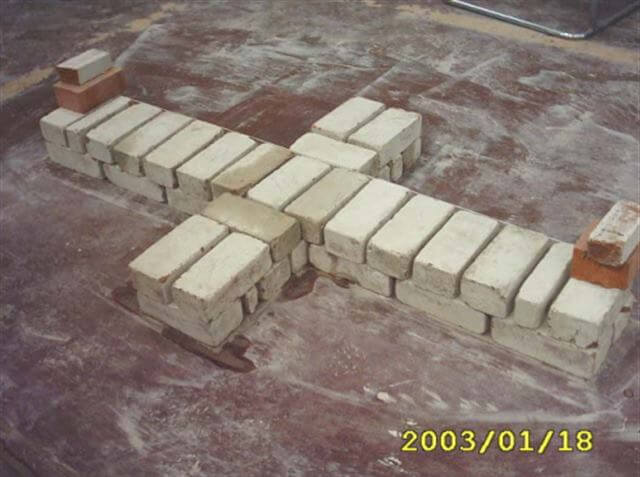

تكملة بناء المدماك الثانى

4. يتم بناء المدماك الثالث والرابع وتكون هذه المداميك بنفس خطوات المدماك الثاني مع تفريغ اللحمات.

شرح بناء الحوائط المتقاطعة بالصور

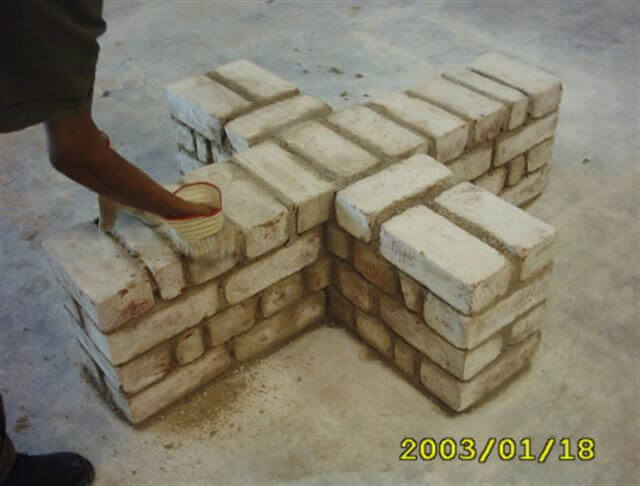

كيفية تفريغ اللحمات

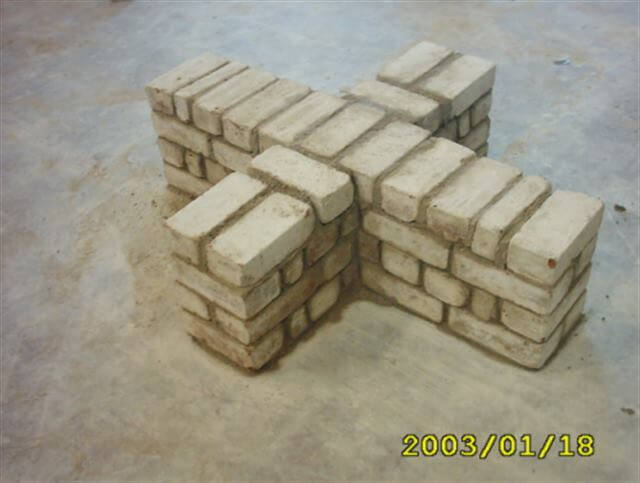

شرح بناء الحوائط المتقاطعة بالصور
الواجهة النهائية

الملحوظات فى هذه الخطوة:

  1. تكون المداميك الفردية متشابهة من جميع النواحي من ناحية العراميس الرأسية تكون فوق بعض في المداميك الفردية (9،7،5،3،1………. الخ )
  2. تكون المداميك الزوجية متشابهة من جميع النواحي من ناحية العراميس الرأسية تكون فوق بعض في المداميك الفردية (10،8،6،4،2 ………. اخ )
  3. مراعاة أن تكون مساحة اللحمات الرأسية (العراميس) بين القالب والقالب المجاور له 1 سم أو مقدار إصبع السبابة.
  4. اللحمات الأفقية ويستخدم في هذا النوع في اللحمات الأفقية (المرقد) سيخ تسوية المونة أو 1سم بين مدماك وآخر.
  5. تنظيف الموقع بعد الانتهاء من بناء الحائط مع تفريغ اللحمات (تكحيل) بمسمار تفريغ اللحمات.
  6. تنظيف العدد المستخدمة وحفظها في الدولاب الخاص بها ورص قوالب الطوب المتبقية في المكان المخصص لذلك.

ملحوظة مهمة :- يجب ان تستخدم ميزان الخيط عند بناء اى جدار للتأكد من رأسية الجدار، فهذة الخطوة مهمة جدا؛ وأنصح بالإطلاع على هذه المقالة بعنوان الفرق بين ميزان المياه وميزان الخيط وميزان الزمبة بالتفصيل

مقالات منفصلة لشرح طريقة البناء الصحيحة من الألف للياء بالصور

هذه مقالات منفصلة لشرح بناء الحوائط والجدران بالصور خطوة بخطوة وبالتفصيل:-

  1. بناء الحوائط المستقيمة وزاوية قائمة
  2. بناء الحوائط المتقاطعة
  3. شرح بناء الأكتاف والحوائط بفتحات شبابيك بالصور
  4. البناء بالدبش
  5. الطريقة اليدوية والميكانيكية فى تثبيت الحجر والرخام والجرانيت على الواجهات
  6. بناء العقود (المستقيمة و الموتور و الدائري والمخموس) بالصور

فى النهاية آخر نقطة انت من ستضيفها فى التعليقات، شارك غيرك ولا تقرأ وترحل.
