في هذه المقالة قمنا في البداية بتوضيح ما هو حديد التسليح، وما هي الخرسانة، وما هي الخرسانة المسلحة، ثم وضحنا أنواع الحديد وأقطاره واستخداماته، ثم وضحنا أدوات الحدادة المسلحة، ومصطلحات الحدادة المسلحة، وأعمال الحدادة للقواعد والميدات والكمرات والبلاطات، وبالطبع ناقشنا الكثير من المعلومات المهمة الأخرى عن الحدادة المسلحة في هذه المقالة، فأدعوك لقراءتها لكي تعم الفائدة.

ما هو حديد التسليح؟

حديد التسليح هو قضيب فولاذي يستخدم للمساعدة في زيادة قوة الشد للخرسانة؛ ونتيجة لذلك، فهو يساعد الهياكل الخرسانية على تحمل الشد والانحناء والالتواء وإجهاد القص، ونظرًا لأن هذه نقاط ضعف للخرسانة، فإن حديد التسليح يعمل على تقوية الهياكل الخرسانية التي قد تنهار تحت هذه القوى.

ولا يكون حديد التسليح مرئيًا عادةً في الهياكل الخرسانية لأنه عادة ما يكون مدفونًا داخل الهيكل الخرساني، وغالبًا ما يكون مصنوعًا من الفولاذ لأن الفولاذ له خصائص التمدد الحراري مثل الخرسانة مما يقلل من مشكلات تغير درجة الحرارة، وعادة ما يكون حديد التسليح غير أملس، فهو مصنوع من حواف لمنع الانزلاق داخل الهيكل الخرساني.

ما هي الخرسانة؟

الخرسانة هي مادة إنشائية تنتج من خلط عدة مواد طبيعية (مثل الرمل والبحص والماء) وصناعية (مثل الاسمنت والإضافات)، والخرسانة تشبه الصخور من ناحية تحملها للضغوط ولكنها لا تتحمل الشد لذلك يوضع بداخلها حديد التسليح لإكسابها هذه الخاصية وبالتالي يمكن استخدامها في جميع أجزاء المنشآت ( المعرضة للضغط أو الشد).

وتعتبر الخرسانة من أكثر المواد الإنشائية استخداما للأسباب التالية:

  • توفر المواد اللازمة لتصنيعها (البحص والرمل والأسمنت والماء).
  • رخص تكلفتها وصيانتها.
  • لها قدرة عالية على تحمل الأحمال.
  • تعمر طويلا إذا صنعت بطريقة سليمة ولم تتعرض لعوامل تتلفها.

مقالة ذات صلة: الخرسانة: ما هي، مكوناتها، مراحل صناعتها، أنواعها، مواصفاتها
مقالة ذات صلة: الاسمنت: تعريفه، صناعته، انواعه، خصائصه

لماذا نستخدم حديد التسليح في الخرسانة؟

يوجد نوعان أساسيان من الخرسانة وهما الخرسانة العادية و الخرسانة المسلحة، والخرسانة العادية يقصد بها الخرسانة التي تستخدم بدون وضع حديد التسليح بداخلها، وعادة تستخدم النسب التالية في صناعتها ( 0.8 م3 بحص + 0.4 م3 رمل + 250 كجم أسمنت + (160 – 180 ) لتر ماء)، والخرسانة العادية شديدة المقاومة للضغط ولكنها في نفس الوقت ضعيفة جدا في مقاومتها للشد، ولذلك لا نستخدم الخرسانة العادية أبدا في الأماكن التي تحدث فبها إجهادات الشد مثل الكمرات ولكن نستخدم الخرسانة العادية في فرشة النظافة أسفل أساسات المنشآت، وفي دكة الأرضيات في الدور الأرضي للمنشآت، و في خرسانة الميول على الأسطح لعمل ميول لتصريف مياه الأمطار.

أما الخرسانة المسلحة يقصد بها الخرسانة التي تستخدم مع وضع حديد التسليح بداخلها، وعادة تستخدم النسب التالية في صناعتها (0.8 م3 بحص + 0.4 م3 رمل + 350 كجم اسمنت + (160 – 180)  لتر ماء) مضافاً إلى ذلك نسبة حديد التسليح المحددة حسب المخططات في الأجزاء المختلفة للمنشأ، وتمتاز الخرسانة المسلحة بتحملها للضغط والشد بخلاف الخرسانة العادية التي لا تتحمل سوى الضغط فقط، ويتم استخدام الخرسانة المسلحة فى عمل الهيكل الخرساني لجميع أنواع المنشآت، في الكباري والجسور والأنفاق، و في المنشآت البحرية، و في خزانات المياه.

أنواع الحديد

ينقسم الحديد بصفة عامة إلى نوعين أساسيين:

النوع الأول: الصلب الطري Normal Mild Steel

الصلب الطري هو حديد تكون مقاومته للشد 35 كجم/مم٢ على الأقل وإجهاد الخضوع له لا يقل عن ٢٤ كجم/مم٢ والاستطالة عند الكسر ٢٠% ونسبة الكربون فيه يجب أن لا تزيد عن ٢% (هذا النوع من الحديد غير منتشر في المملكة العربية السعودية).

النوع الثاني: الصلب عالي المقاومة High Tensile Steel

الصلب عالي المقاومة وهو ما يطلق عليه حديد 52 وتكون مقاومته للشد هي 52 كجم/مم٢ على الأقل ويكون إجهاد اخضوع له هو ٣٦كجم/مم٢والاستطالة عند الكسر ١٨% ولا تزيد نسبة الكربون فيه عن ٣ % ويعتبر هذا النوع من الحديد هو الشائع في أعمال الحدادة المسلحة بالمملكة العربية السعودية، ويجب أن تكون أسياخ الحديد المستخدمة خالية من العيوب والتشققات والمواد العالقة التي تمنع تماسك الحديد (bond) مع الخرسانة.

اختبارات الحديد

1. اختبار الشد

بحرى اختبار واحد للشد لكل مجموعة من الأسياخ تزن ١٠ أطنان أو أقل وفي حالة تعدد مقاسات مقاطع الأسياخ (القطر) في المجموعة الواحدة بحرى اختبار شد واحد لكل مقاس على حدة

2. اختبار الثني على البارد

بحرى اختبار الثني على البارد لكل مجموعة تزن ١٠أطنان أو أقل وفي حالة تعدد المقاسات في الإرسالية الواحدة يتم عمل اختبار واحد لكل مقاس على حدة ويبين الشكل القادم جدول الحدود الدنيا للاختبارات كما هو مبين في الجدول:

الحدادة: أدوات الحدادة المسلحة ومصطلحاتها وأساسياتها بالصور
جدول الخواص الميكانيكية للحديد (حسب المواصفات القياسية السعودية)

أقطار حديد التسليح و استخدامها و أوزانها

الجدول التالي وهو جدول حساب وزن الحديد يبين الأقطار المتداولة لحديد التسليح في المملكة العربية السعودية والوزن لكل قطر لطول قياسي متر واحد لجميع الأقطار

الحدادة: أدوات الحدادة المسلحة ومصطلحاتها وأساسياتها بالصور
جدول أقطار وأوزان ومساحة مقطع حديد التسليح

وتستعمل الأقطار 6،8 مم في أعمال الكانات والأقطار 10،8،12 مم في حديد الفرش والغطاء للبلاطات، وباقي الأقطار من 12:50 مم تستخدم في أعمال الفرش والغطاء للقواعد والمكسح للكمرات وفي الأعمدة والحوائط طبقا للتصميم الإنشائي

الحدادة: أدوات الحدادة المسلحة ومصطلحاتها وأساسياتها بالصور
بعض الأقطار المختلفة للحديد
  • طول سيخ الحديد 12 م
  • بعض الدول ومنها مصر المتداول بين العمال اللنية وليس القطر مع العلم ان اللنية ليست وحدة قياس.
  • البوصة = 25 مم = 8 لنية تقريبا    اللنية = 3.125 مم مع تقريب ناتج القسمة
الحدادة: أدوات الحدادة المسلحة ومصطلحاتها وأساسياتها بالصور

وزن المتر الطولى من الحديد = (القطر مم)² / 162 كجم، فمثلاً وزن متر حديد التسليح قطر 8 ملي = (10)² / 162 = 100 / 162 = 0.6172
وزن سيخ الحديد = وون المتر الطولي × طول السيخ كجم
عدد الاسياخ الموجودة فى طن الحديد = 1000 ÷ وون السيخ الواحد

مقالة ذات صلة: الشدات الخشبية – مميزاتها وعيوبها وانواعها وأدواتها

‫لون اقطار حديد التسليح بالملم واللينه

  • قطر 10 مم  (أخضر فاتح) – 3 لنية = 135 سيخ في الطن
  • قطر 12 مم (أحمر) – 4 لنية = 94 سيخ في الطن
  • قطر 16 مم  (لبنى)- 5 لنية = 53 سيخ في الطن
  • قطر 18 مم (أبيض) – 6 لنية = 42 سيخ في الطن
  • قطر 22 مم (أصفر) – 7 لنية = 28 سيخ في الطن
  • قطر 25 مم (أخضر غامق) – 8 لنية = 22 سيخ في الطن
  • قطر 32 مم (أسود) – 10 لنية = 13 سيخ في الطن

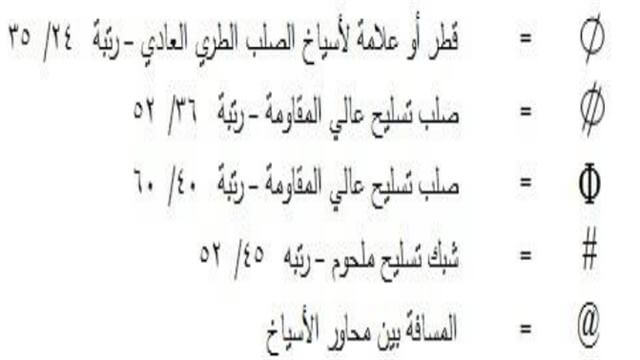

الرموز المستخدمة فى لوحة التسليح:

الحدادة: أدوات الحدادة المسلحة ومصطلحاتها وأساسياتها بالصور

حصر حديد التسليح – تفريد حديد التسليح

عند حصر حديد التسليح يراعى حساب الهادر فى الحديد، مثال بسيط للتوضيح:-

بلاطة أبعادها 5 * 5 م تسليح البلاطة فرش وغطا 6 فاى 12 لكل متر طولى، إذا مطلوب 30 قطعة حديد بطول 5 م فرش وكذلك 30 قطعة حديد غطاء بطول 5 م، إذن الإجمالي 60 قطعة حديد بطول 5 م

فى حالة عدم مراعاة هادر الحديد
– وزن المتر الطولى = (12)² ÷ 162 = 0.889 كجم
– الوزن الكلى = 0.889 *5 متر * 60 قطعة = 266.7 كجم أقل من المطلوب

وهنا يأتي السؤال كيف يتم حساب هادر تقطيع الحديد؟

طول السيخ عبارة عن 12 متر، عند تقطيع السيخ كل 5 متر ينتج من كل سبخ 2 متر هدر للحصول على 60 قطعة حديد بطول 5 م لابد من توافر 30 سبخ.
– وزن المتر الطولى = (12)² ÷ 162 = 0.889 كجم
– وزن السبخ = 0.889 * 12 = 10.67 كجم
– الوزن الكلى = 10.67 * 30 = 320 كجم

هدر الجديد الموجود فى الموقع يتم تشوينه حسب الطول والقطر لحين استخدامه فى اى اعمال اخرى، وبالطبع قمنا بتوفير برنامجين لمساعدتك على تفريد الحديد وحصر الحديد وكل ما عليك هو تحميل الملف من رابط مباشر من موقعك أسود البيزنس او من جوجل درايف وفك الضغط عنه. رابط تحميل برنامج تفريد الحديد

العدد والآلات المستخدمة فى أعمال الحدادة المسلحة

1. مقطع حدادي (أجنة)

مقطع حدادي (أجنة) هي قطعة من حديد الصلب مدببة من أحد طرفيها تستخدم في تقطيع أسياخ الحديد بالطرق عليها

2. المرزية

المرزية هي كتلة من الحديد ذات شكل مربع أو مسدس ولها يد من الخشب أو ماسورة حديد وتستخدم في الطرق على مقطع الحديد (الأجنة) لتقطيع الأسياخ

3. البلص (السندال)

البلص (السندال) هو مدق من الحديد الصلب الثقيل لوضع الأسياخ علية أثناء عملية التقطيع

4. الملاوينة

الملاوينة هي سيخ حديد تم إعداده بطريقة خاصة ويستخدم في استعدال وتكسيح وتجنيش أسياخ الحديد ويتم عمل الملاوينة من أقطار مختلفة وتقوم الملاوينة باستعدال وتكسيح الأقطار الأقل منها فقط

5. قاعدة تجنيش

قاعدة تجنيش تكون مثبتة على بنك التقطيع وتستخدم مع الملاوينة في استعدال وتكسيح حديد التسليح

6. مفتاح

المفتاح هو سيخ حديد يأخذ شكل معين ويستعمل في استعدال أسياخ الحديد (خاصة حديد اللفات).

7. ماكينة الكانات

ماكينة الكانات تكون مثبتة على بنك التقطيع (الطاولة) وتستخدم مع اليد في لف الكانات

8. المقص

المقص هو أداة تعمل بالكهرباء أو يدوي وتستخدم لتقطيع الحديد بدلا من المقطع والبلص

الحدادة: أدوات الحدادة المسلحة ومصطلحاتها وأساسياتها بالصور
مقص يدوي لتقطيع الأقطار المختلفة للحديد

9. تناية

التناية هي أداة تعمل بالكهرباء وتستخدم في تكسيح الأسياخ بدلا من الملاوينة

10. سلك الرباط

سلك الرباط يستخدم لربط اسياخ الحديد مع بعضها البعض وربط الكانات، ويتم استهلاك من 5 : 7 كجم/ طن، ووزن لفة السلك 20 كجم تقريبا، ويتم التربيط بواسطة الكلابة (أشبه بالكماشة) او الهوك او ماكينة التربيط ولا يتم التربيط بالبد مطلقا، ويجب ألا يقل سلك الرباط عن طرفين ومن الممكن ثلاثة أطراف للحصول على ربطة قوية غير قابلة للفك.

انواع سلك الرباط

الحدادة: أدوات الحدادة المسلحة ومصطلحاتها وأساسياتها بالصور

المصطلحات والتعريفات المستخدمة فى أعمال الحدادة

1. الساقط

الساقط هو الحديد العدل والمستقيم (1) الذى يوضع في أسفل الكمرات (الحديد الرئيس)، كما هو موضح بالشكل القادم.

2. الدوران

الدوران هو الحديد المكسح (المكرب) (2) الذى يوضع في أسفل الكمرات (الحديد الرئيس)، كما هو موضح بالشكل القادم.

3. المعلق

المعلق هو الحديد (3) الذى يوضع في أعلى الكمرات (الحديد الثانوى) ، كما هو موضح بالشكل القادم.

الحدادة: أدوات الحدادة المسلحة ومصطلحاتها وأساسياتها بالصور
كمرة حديد مبين فيها الساقط والدوران والمعلق، والجريدة
كمرة حديد

4. الفرش

الفرش هو الحديد السفلي في البلاطات والقواعد المسلحة ويوضع دائما في الاتجاه القصير (الحديد الرئيس)

5. الغطاء

الغطاء هو الحديد العلوي فوق الفرش في البلاطات والقواعد المسلحة ويوضع دائما في الاتجاه الطويل (الحديد الثانوي)

الحدادة: أدوات الحدادة المسلحة ومصطلحاتها وأساسياتها بالصور
حديد الفرش والغطاء في بعض أعمال الخرسانة المسلحة

6. الكستلة أو الجريدة

الكستلة أو الجريدة هو الجزء المائل على زاوية ٤٥درجة من السيخ المكسح في الكمرات والميدات والكوابيل، كما هو موضح بالشكل القادم.

الحدادة: أدوات الحدادة المسلحة ومصطلحاتها وأساسياتها بالصور
سيخ حديد الدوران

7. بحر الدوران

بحر الدوران هو الجزء العدل السفلي من السيخ المكسح، كما هو موضح بالشكل السابق.

8. الالزون

الالزون هو نقطة التقاء الكستلة (الجريدة) مع بحر الدوران أو جناح الدوران، كما هو موضح بالشكل السابق.

9. الجنش

الجنش هو خطاف في نهاية السيخ يزيد التماسك بين الأسياخ والخرسانة ويكون طوله ١٠ مرات قطر السبيخ، كما هو موضح بالشكل قبل السابق، ويعمل على التجنيش عادة في الحديد الأملس (الطري) أما الحديد الصلب عالي المقاومة فلا يتم تجنيشه.

10. التكسبح

التكسبح عبارة عن ثتى فى جزء من السبخ بزاوية معينة 30-60 درجة لمقاومة الإجهادات الموجودة فى الغطاء الخرسانى.

الحدادة: أدوات الحدادة المسلحة ومصطلحاتها وأساسياتها بالصور

11. التكريب

التكريب تستعمل في السقف لعدم القدرة على التكسبح في السبخ.

الحدادة: أدوات الحدادة المسلحة ومصطلحاتها وأساسياتها بالصور

12. الباكية

الباكية هي بلاطة السقف

13. البادي

البادي هو السيخ الذي يرص في أوي الباكية أو الكانة التي توضع في أول العمود او الكمرة.

14. الناهي

الناهي هو السيخ الذي يرص في آخر الباكية أو الكانة التي توضع في آخر العمود او الكمرة.

15. التقسيط (الرستكه)

التقسيط (الرستكه) هي عملية ضبط المسافات بين أسياخ الفرش والغطاء في البلاطات أو القواعد أو بين الكانات في الأعمدة والكمرات أو بين القوائم والبراندات في الحوائط المسلحة

16. الوصلات

الوصلات هي عملية وصل أسياخ حديد التسليح إذا كان طولها أقصر من طول الجزء المستخدم فيه، ويكون طول الوصلة ٤٠مرة قطر السيخ المستخدم إذا كان الحديد في الضغط مثل الأعمدة، و٦٠مرة قطر السيخ المستخدم إدا كان العمود في الشد مثل الكمرات

17. البرانيط

البرانيط هي أسياخ حديد عدل أو مكسح توضع فوق الكمرات في الأسقف لزيادة مساحة الحديد فوق أماكن الارتكاز لمقاومة إجهاد الشد في الأماكن التي بها عزم انحناء بالسالب

الحدادة: أدوات الحدادة المسلحة ومصطلحاتها وأساسياتها بالصور
البرانيط

18. الشوك

الشوط هي أسياخ حديد تأخذ شكل معين وتسلح بها الكوابيل في البلاطات مثل البروزات كما هي مبينة بالشكل

الحدادة: أدوات الحدادة المسلحة ومصطلحاتها وأساسياتها بالصور
شوكة مكسمة وشوكة عدلة

19. الفواتير

الفواتير عبارة عن ثلاثة أو أربعة أسياخ توضع في بلاطات السقف فوق النجارة مباشرة عند فتحات السقف أو أسفل الحائط في حالة عدم وجود كمره (الفواتير لا تغني عن وجود الكاميرات في بعض الأحيان)

الحدادة: أدوات الحدادة المسلحة ومصطلحاتها وأساسياتها بالصور

كما يتم وضعها عند أركان البلاطة لتقوية البحور الكبيرة وتسمي في هذه الحالة (مشاطيف ، احجبة) وتكون محملة علي الكمرات، والفواتير عامة تكون أقطارها أكبر من اقطار الحديد المستعمل في تسليح البلاطة ولا يقل قطرها عن 12 مم، وغالبا يستخدم قطر 16مم.

الحدادة: أدوات الحدادة المسلحة ومصطلحاتها وأساسياتها بالصور

20. الكرافتة

الكرافتة هي سيخ حديد ياًخذ شكل معين و يوضع في الكوابيل مع تربيط حديد الكابولي بالكمرة المرتكزة عليها أو العمود أو مع الحوائط الرأسية والأفقية خزانات المياه كما هو مبين بالشكل التالى.

الحدادة: أدوات الحدادة المسلحة ومصطلحاتها وأساسياتها بالصور
الكرافتة

21. البراندة

البراندة هي سيخ حديد عدل يستعمل في تسليح الحوائط المسلحة (التسليح الأفقي) أو يوضع في منتصف الكمرات ذات الأعماق الكبيرة والتي يزيد عمقها عن ٦٠سم لمنع الانكماش.

الحدادة: أدوات الحدادة المسلحة ومصطلحاتها وأساسياتها بالصور
التسليح الأفقي (البراندات) في الحوائط الخرسانية
  1. أشارير الحديد من القواعد الشريطية
  2. البراندات (التسليح الأفقي)
  3. البسكويت (بلاستيك) لحفظ مسافة الغطاء
  4. خشب الشدة للحوائط (كونتر ملامين)
  5. التسليح الرأسي

22. الخلوص

الخلوص عبارة عن ترك فراغ بين الحديد و اعمال النجارة من أجل الغطاء الخرساني ويبكون في الأعمال العادية (فوق سطح الأرض) 2.5 سم و في الأساسات (تحت سطح الأرض) 5-7 سم، ولتحقيق هذه المسافة والحصول على الغطاء الخرساني المطلوب نستخدم البسكويت.

23. البسكويت

البسكويت هي قطع من الخرسانة مقاس 5×5×2.5 سم توضع أسفل تسليح البلاطات أو عبارة عن كراسي من البلاستيك بأشكال مختلفة لرفع الحديد والحفاظ على مسافة الحماية المطلوبة للحديد كما هومبين بالشكل القادم.

الحدادة: أدوات الحدادة المسلحة ومصطلحاتها وأساسياتها بالصور
أشكال مختلفة من البسكويت المستخدمة في أعمال الحدادة
  1. بسكويت لرفع الأسياخ (تستخدم في البلاطات)
  2. بسكويت دائري يستخدم في الأعمدة والحوائط وجوانب الكمرات

24. الكرسي

الكرسي هو سيخ حديد يتم تشكيله بارتفاع معين طبقا لسمك اللبشة أو القاعدة بهدف رفع الحديد في الرقة العلوية كما هو مبين بالشكل القادم.

الحدادة: أدوات الحدادة المسلحة ومصطلحاتها وأساسياتها بالصور
الكرسي

25. التجنيط

التجنيط يتم عمله بالطباشير لتعليم مكان الحديد حتى يتم التقسيط بسهولة

26. توشيح العلامة

توشيح العلامة هو وضع علامة بالطباشير حول قطر السيخ

27. درب العمود

درب العمود هو الاتجاه الأطول في العمود او البعد الأكبر للعمود

28. رجل السيخ

رجل السيخ عبارة عن ثتي في السيخ بزاوية 90 و يتم عملها في نهاية اشاير العمود الممتدة داخل القواعد أو الأساسات أو هامات الخوازيق لمسافة لا تقل عن طول التماسك للاسياخ مقاسا من سطح اتصال الأعمدة بالأساسات ولا تقل رجل السيخ عن 15 – 20 سم

29. الاشاير

الاشاير هو الحديد الخارج من القاعدة او من بلاطات السقف و فائدتها ربط الأدوار ببعضها و جعل الأعمدة في مستوى واحد و تجعل المنشأ وحدة متكاملة

30. الدرفيل (التخانة)

الدرفيل عبارة عن فضل حديد توضع اعلي أسياخ الحديد لكي يوضع الباقي فوقها (تستخدم عن وضع الحديد علي صفين) لتعمل على توسيع المسافات بين أسياخ الحديد لتسهيل دخول الخرسانة داخل حديد التسليح.

الحدادة: أدوات الحدادة المسلحة ومصطلحاتها وأساسياتها بالصور

31. الزمت الحديد

الزمت الحديد هو ان يكون حديد اسياخ العمدان فى زاوية الكانات تماما، ولو لم تكون اسياخ العمدان فى زاوية الكانات تماما سيحدث تكريش للعمود من الأحمال الواقعة عليه وبالتالى يحدث تشققات.

الحدادة: أدوات الحدادة المسلحة ومصطلحاتها وأساسياتها بالصور

 32. قفل الكانه

قفل الكانه ھو طول الطرف الممتد من الكانه عند الزاویة ویكون طوله من 8 الى 10 سم ویجب ان تكون الوصلات بطریقة تبادلیة ناحیة السھم الاصفر ومرة ناحیة السھم الاخضر مثل الوصلات حتى لایحدث نقطة اتصال ضعیفة.

الحدادة: أدوات الحدادة المسلحة ومصطلحاتها وأساسياتها بالصور

أعمال الحدادة للقواعد

أعمال الحدادة بصفة عامة تهدف إلى معرفة وتحديد كميات الحديد طبقا للتصميم و للأقطار الواردة في مستندات المشروع، وتعتبر الرسومات الإنشائية والجداول المصاحبة لها هي أساس عملية حساب كميات الحديد و أقطاره المختلفة وتهدف عملية دراسة أعمال الحدادة بصفة عامة إلى معرفة عنصرين أساسيين هما:

  • أ. تحديد كميات الحديد المستخدمة وأقطارها
  • ب. معرفة كيفية تشغيل الحديد (تفريد الحديد)
الحدادة: أدوات الحدادة المسلحة ومصطلحاتها وأساسياتها بالصور
نموذج لأعمال الحدادة المسلحة
  1. حديد الفرش
  2. حديد الغطاء
  3. سيخ حديد علوى كابولي
  4. أشاير الأعمدة
  5. داير القاعدة

 تركيب حديد القواعد

أ. فى حالة القواعد المنفصلة

  1. في حالة القواعد المنفصلة يتم تجميع الحديد على البنك الغطاء أولا ثم الفرش
  2. يتم تربيط الفرش والغطاء جيداً بسلك الرباط في جميع نقاط التقاطع
  3. يتم تركيب الداير (سيخ حديد بكامل حيط القاعدة )
  4. يتم تسقيط القاعدة الحديدية داخل القاعدة الخشبية في مكانها وضبطها
  5. يتم وضع البسكويت أسفل القاعدة للمحافظة على الغطاء الخرساني المطلوب كذلك يتم تركيب البسكويت البلاستيك في الجوانب لنفس الغرض
  6. يتم تركيب أسياخ الأعمدة وتربيطها في القاعدة وتثبيتها من أعلى من خلال أسياخ الكابولى أو الصندوق بالقاعدة، كما بالشكل السابق.
  7. ضبط رأسية أشاير حديد الأعمدة وتثبيتها من خلال عمل حطات خشبية محيطة بها على ظهر القاعدة الخشبية من أعلى أو من خلال كوابيل علوية

مقالة ذات صلة: الشدات الخشبية – مميزاتها وعيوبها وانواعها وأدواتها
مقالة ذات صلة: الشدات المعدنية: ما هي، أنواعها، مصطلحاتها، مكوناتها، تنفيذها بالصور

ب. فى حالة القواعد المستمرة أو اللبشة

حيث يصعب رفع القواعد أو تسقيطها في القاعدة بعد تجميعها ولذلك يتم تجميعها في مكانها مباشرة

  1. يتم تسقيط الحديد مع تعليمه بالطباشير على الخرسانة العادية مباشرة (عملية التجنيط)
  2. يتم وضع حديد الفرش في الاتجاه العرضي
  3. يتم وضع حديد الغطاء في الاتجاه الطولي والتربيط مع الفرش بسلك الرباط

يتم اتباع باقي الخطوات (5،و6،و7)

مقالة ذات صلة: تعريف وانواع واستخدامات اللبشة، و اللبشة ام القواعد؟

تركيب حديد الميدات أو الكمرات

أ. الكمرات البسيطة

يمكن تجميع حدادة الكمرات البسيطة في الخارج ثم تسقيطها في النجارة بعد ذلك

ب.الكمرات الثقيلة (الكبيرة)

  1. يتم تركيب حديد الدوران (المكسح) في مكانه
  2. يتم وضع الحديد المعلق (العلوى) في مكانه في أعلى الكمرات
  3. يتم إدخال الكانات طبقا للعدد المطلوب للكمرة بعد تقسيطها حسب الرسومات
  4. يتم تسقيط الحديد العدل السفلي
  5. يتم التربيط في الكانات ويراعى وجود كانة شتش كل 1م
  6. في حالة عدم وجود كانة شتش يجب تربيط حديد الدوران والمعلق والساقط بجميع الكانات بسلك الرباط حتى لا يتجمع الحديد أثناء الصب
  7. يتم وضع البسكويت أسفل الحديد السفلي للمحافظة على غطاء الخرسانة
  8. في حالة كبر بحر الكمرة توزع الأسياخ المكسحة على مسافتين أسياخ سابقة وأسياخ لاحقة، كما بالشكل القادم، وتكون المسافة بينهما قيمة مسافة كانة الكمرة وذلك لمقاومة إجهاد القص على أكبر مسافة ممكنة من التكسيح
الحدادة: أدوات الحدادة المسلحة ومصطلحاتها وأساسياتها بالصور
توزيع حديد الدوران في الكمرات الكبيرة (سابق، ولاحق)

تركيب أعمال الحدادة للأعمدة

  1. يتم تربيط الأسياخ في أشاير الأعمدة
  2. يتم تسقيط كانات العمود من أعلى و نبدأ بربط الكانة السفلية الأولى على ارتفاع من 15:20 سم من ظهر الخرسانة
  3. يتم ربط الكانة العلوية قبل منسوب صب الأعمدة ( الشرب )
  4. يتم ربط باقي الكانات بالتقسيط طبقا للرسومات بالتعليم بالطباشير ( التجنيط ) مع ملاحظة أنه بجب تربيط الكانة في كل أسياخ الأعمدة
  5. بجب وضع كانة بعيون كل 1 م في العمود بالإضافة إلى واحدة على ارتفاع أعلى من منسوب الصب ب 20 سم للمحافظة على مسافات الأشاير للعمود الذي يليه
  6. يجب تركيب البسكويت على أجناب العمود للمحافظة على غطاء الخرسانة

تركيب الحدادة للبلاطات

بعد تركيب حديد الكمرات يتم تركيب حديد البلاطات حسب الآتي

  1. يتم رص ٢/١ حديد الفرش بحيث نضع سيخاً ونترك سيخاً
  2. يرص ٥/٢ حديد الغطاء ٥/١ من كل ناحية
  3. 3يرص ٢/١ حديد الفرش المتبقي
  4. يرص ٥/٣ الغطاء المتبقي

بهذه الطريقة يكون حديد الفرش والغطاء مربوطين معا بطريقة العاشق والمعشوق ويتم تكريب حديد الفرش والغطاء قبل الصب وأثناءه مباشرة

الكانات

الكانة هي سيخ حديد يتم ثنيه بعدة طرق لتكوين شكل الكانه المصممه.

أنواع الكانات المستخدمة فى أعمال الحدادة المسلحة

  1. لمربعة: وتستخدم في قطاعات الكمرات والميدات والأعمدة وتكون ذات أضلاع متساوية
  2. الكانة المستطيلة: وتستخدم في قطاعات الكمرات والميدات والأعمدة وتكون على شكل مستطيل
  3. الكانة بعيون: تستخدم في الأعمدة فقط كل 1 م تقريبا من ارتفاع العمود للمحافظة على شكل وتوزيع الأسياخ في مقطع العمود
  4. الكانة الحجاب (نجمة): تستخدم في الأعمدة المربعة فقط وتعمل لتحتوى على عدد 8 سيخ لتسليح العمود (يمكن عملها كانتين بداخل بعض)
  5. الكانة الأوتوماتيك: وتستخدم في الأعمدة ذات المقطع الكبير المستطيل وتكون إما ذات ثلاثة بيوت أو أربعة على حسب عدد الأسياخ في العمود
  6. كانة حباية: وتستخدم في الأعمدة المستطيلة والحوائط المسلحة
  7. كانة تتش: وتستخدم في الكمرات ذات الأعماق الكبيرة ( أكبر من 70 سم) للمحافظة على شكل أسياخ التسليح السفلية للكمرة (تقسيط الحديد ) و يستعاض بها عن تربيط الحديد السفلي الساقط والدوران في الكمرات
  8. كانة زاوية:  و تستخدم في الأعمدة التي على شكل زاوية قائمة
  9. كانة دائرية: وتستخدم في الأعمدة الدائرية ويمكن أن تكون كانة بعيون
  10. كانة مثلثة: وتستخدم في درج السلالم
الحدادة: أدوات الحدادة المسلحة ومصطلحاتها وأساسياتها بالصور
أنواع الكانات المستخدمة فى أعمال الحدادة المسلحة

معاملات الأمان لأعمال الحدادة المسلحة

  • أ. بجب تشوين الحديد بالموقع مصنفا حسب القطر والنوع
  • ب. يراعى تخزين الحديد بعيدا عن التأثر بعوامل الرطوبة لتفادي حدوث الصدأ به حيث أن حدوث الصدأ بالحديد يغير من قطر الحديد ومواصفاته
  • ج.  يراعى أن يكون مكان تشوين الحديد وتقطيعه خاليا من الأخشاب والمعوقات لسهولة الحركة ويراعى أن يكون مكان التشوين بعيدا عن مكان الأتربة والمخلفات
  • د. يراعى عند توضيب الحديد وتقطيعه رص الحديد في رصات محدودة العدد والنوع حتى تسهل عملية التركيب بعد ذلك
  • هـ. يراعى عدم إلقاء الحديد الخاص بالكمرات والبلاطات فوق الشدات الخشبية من أعلى حتى لا يؤثر ذلك على سلامة الشدة ومناسيبها
  • و. يجب توافر عدد من الحدادين في أماكن صب الخرسانة المسلحة طول فترة الصب لإصلاح ما يتلف اثناء عملية الصب
  • ز.يراعى عدم استخدام نوعين من الحديد صلب عالي المقاومة ، وأملس طري
  • ح. يراعى عند رفع الحديد إلى الأدوار العليا بعد توضيبه بالونش أو البكرة عدم وجود أشخاص أسفلها

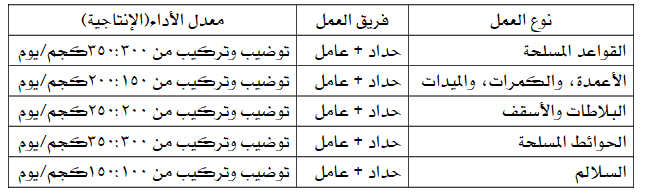

معدلات الأداء لأعمال الحدادة

الحدادة: أدوات الحدادة المسلحة ومصطلحاتها وأساسياتها بالصور

فى النهاية آخر نقطة انت من ستضيفها فى التعليقات، شارك غيرك ولا تقرأ وترحل

3 أفكار عن “الحدادة: أدوات الحدادة المسلحة ومصطلحاتها وأساسياتها بالصور”

اترك تعليقاً

لن يتم نشر عنوان بريدك الإلكتروني. الحقول الإلزامية مشار إليها بـ *
