في هذه المقالة وضحنا في البداية المقصود بالشدات الخشبية وأنوعها، ثم وضحنا ما هي الخنزيرة، ثم وضحنا مكونات الخنزيرة، ثم وضحنا خطوات تنفيذها واستلامها؛ فنحن في هذه المقالة وضحنا كل شيء عن الخنزيرة بالتفصيل.
ما هي الشدات الخشبية؟
من قديم الزمان يحاول الإنسان استغلال عناصر الطبيعة والاستفادة منها فقديما تم استخدام الأشجار والأحجار في بناء الأكواخ والبيوت الخاصة كي يحقق الإنسان عنصر الأمان من الأخطار المحيطة به ومع تطور أساليب البناء وظهور مادة الخرسانة أصبحت هناك حاجة إلى قوالب يمكن صب الخرسانة فيها حتى تتماسك وتستطيع أن تحمل نفسها، وعند ذلك ظهرت الطرق التقليدية لأعمال الشدات وهي استخدام الشدات الخشبية لإعداد قوالب لصب الخرسانة فيها.
مقالة ذات صلة: الشدات الخشبية – مميزاتها وعيوبها وانواعها وأدواتها
أنواع الشدات الخشبية
وبصفة عامة يتم تقسيم أعمال الشدات الخشبية طبقا لنوعية الأعمال الي تؤديها كما هو مبين في النموذج التالي:
وكما هو موضح بالصورة أنواع الشدات الخشبية هى:-
- أعمال الشدات الخشبية للأساسات
أ. الشدة الخشبية للخنزيرة (موضوع هذه المقالة)
ب. الشدة الخشبية القواعد المسلحة
ج. الشدة الخشبية الميدات المسلحة - الشدة الخشبية للاعمدة
- الشدة الخشبية للاسقف والكمرات
- الشدة الخشبية للحوائط الساندة
- الشدة الخشبية للسلالم
وقمنا بتناول أعمال الشدات الخشبية طبقا للتسلسل المبين أعلاه على هيئة مقالات منفصلة عن الشدات الخشبية تستطيع الإطلاع عليها عند الضغط على اللون الأزرق بالأعلى.
الشدات الخشبية للخنزيرة – ما هي الخنزيرة؟

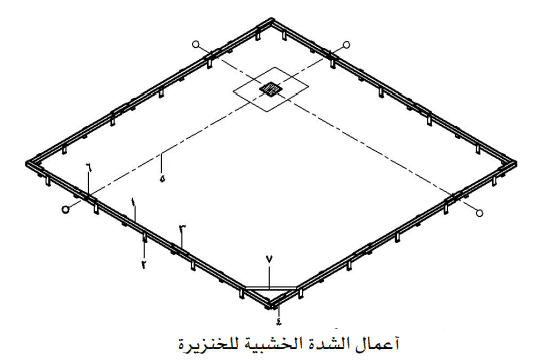

الخنزيرة هي هيكل خشبي مؤقت يتم إعداده على شكل مربع أو مستطيل أو طبقا لشكل المبنى على الأرض المطلوب إقامة المشروع عليها بهدف توقيع المحاور الخاصة بالمنشأ (قواعد، وأعمدة) على الخنزيرة.
- المداد
- الخابور
- الوصلة المشتركة
- القفل
- خيط المحور
- مسمار المحور
- القبقاب
وقبل البدء في تنفيذ الشدة الخشبية للخنزيرة يجب مراعاة الآتي:
- يجب أن تتم مراجعة لوحة الموقع العام المعماري مع حدود ملكية الأرض وتحديد حدود الملكية مساحيا ومراجعتها مع لوحة الموقع العام والتأكد من صحة توقيع الخنزيرة في موقع المشروع مساحيا
- بجب توقيع الخنزيرة خارج حدود الحفر بمسافة كافية ومثبتة بصفة دائمة خلال فترة عمل الأساسات (القواعد،والميد، والأعمدة )
- يجب أن تكون الخنزيرة بصفة عامة مرتفعة بما لا يقل عن 20 :15 سم من أعلى نقطة في موقع المشروع.

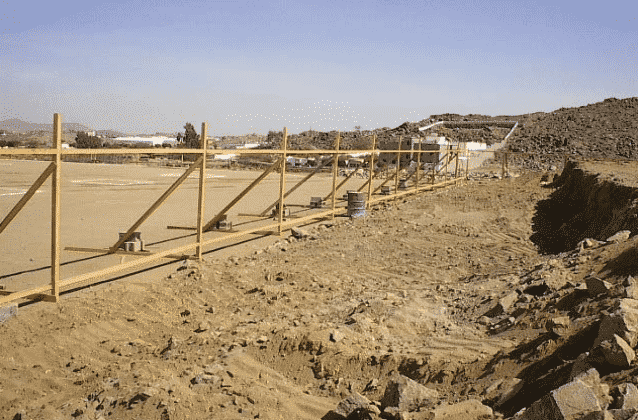

- في حالة اختلاف التضاريس يمكن إعداد خنزيرة علوية طبقا لطبيعة الأعمال بموقع المشروع. الأشكال الثلاثة القادمة.
- يجب ضبط أفقية الخنزيرة في جميع الاتجاهات على ميزان المياه بحيث تكون جميع أضلاع الخنزيرة في وضع أفقي.
- المداد
- الخابور
- الوصلة المشتركة
- المحور
- القبقاب
- القفل
- العروسة
- مسمار المحور
لماذا سميت الخنزيرة بهذا الاسم؟
- يقول البعض لأنها لعينة، فإختلاف سانتيميترات قليلة في مسامير الإرتكاز فى الخنزيرة يلف العمارة بأكملها.
- ستخبرنا انت سبب التسمية فى التعليقات
مكونات الخنزيرة
يبين الأشكال الثلاثة السابقة أعمال الخنزيرة الخشبية لأي من المشروعات وتجد أنها تتكون من العناصر التالية:
1. المداد
هي عروق فليري مثبتة على الأرض بواسطة خوابير خشبية وتكون مجموعة المدادات المجمعة مع بعضها أفقيا ورأسيا الهيكل العام للخنزيرة ويثبت على سطح هذه المدادات المحاور الخاصة بالمنشأ (المبنى)
2. الخوابير
هي فضلات من خشب اللتزانة مدببة من أحد طرفيها لتسهيل دقها في الأرض وتستخدم لتثبيت ورفع المدادات عن سطح الأرض
3. الوصلة المشتركة
فضلة من خشب اللتزانة بطول من 60:80 سم وتستخدم في تجميع كل مدادين معا وفي حالة استخدام هذه الوصلة في أركان الخنزيرة (يجمع الضلع الأفقي مع الرأسي) تسمى القفل
4. المحور
هو خط وهمي يفترض أنه ينصف القواعد المكونة للمنشأ بهدف تحديد وتوقيع مكان القواعد والأعمدة الخاصة بالمنشأ، وفي حالة اشتراك أكثر من قاعدة على محور واحد لا ينصف القواعد يجب أن يكون تنزيل هذه القواعد حسابيا بالنسبة لمحاور المبنى بحيث يكون مركز العمود هو نفس مركز قاعدته
5. حدايد الأركان
هو سيخ حديد يدق في الأرض رأسيا ويصب حوله خرسانة بحيث يظهر منه حوالي من 20:30 سم والهدف منه تحديد أركان الأرض المقام عليها المنشأ، وتقوم بهذه العملية الأجهزة المساحية ويجب الالتزام بهذه الأركان وعدم تجاوزها بأي حال من الأحوال
6. العروسة
هي قطعة من خشب اللتزانة بطول يزيد عن 80 سم وتستخدم لرفع الخنزيرة عن سطح الأرض إذا كانت الأرض المقام عليها الخنزيرة غير مستوية التضاريس.
خطوات تنفيذ الخنزيرة – كيفية عمل الخنزيرة
يتم تنفيذ أعمال الخنزيرة الخشبية من خلال الخطوات التالية:
- تحديد أعلى نقطة في الأرض (من الميزانية الشبكية للمشروع) أو بالعين المجردة لبدء عمل الخنزيرة منها بحيث يكون ارتفاع المداد الأول عن سطح الأرض من 15:20 سم
- شد خيط بين نقاط الأركان (أوتاد أو أسياخ الأركان ) على الضلع الأكبر للخنزيرة بحيث لا تعوق الخيط أية معوقات
- توضع المدادات أسفل الخيط حيث تتقابل مع بعضها قورة في قورة ويتم توصيل كل مدادين بالوصلة المشتركة شكل رقم (٢) مع الضبط الأفقي لظهر المدادات بميزان المياه
- يتم تثبيت المدادات في الأرض بواسطة الخوابير الخشبية بحيث يكون وضعها مع المدادات بطريقة تبادلية (خلف خلاف) وعلى مسافات من 50:60 سم بين الخابور والآخر
- تكرر نفس الخطوات من (1:4) على الضلع العمودى ويتم تجميع المدادين المتعامدين بواسطة مشترك يسمى قفلا؛ ويتم ضبط الزوايا القائمة بين الضلعين بزوايا خشبية أو هندسيا باستخدام نظرية التعامد لمثلث أضلاعه 4م، 3م والوتر 5م.
- يتم تكرار نفس الخطوات من (1:5) على الضلعين الآخرين حتى يتم الحصول على الأضلاع الأربعة للخنزيرة مع التأكد من تعامد الأربع زوايا للخنزيرة.
- يتم توقيع محاور الأعمدة للمبنى بوضع مسمارين متلاصقين لكل محور وذلك بفرد شريط القياس مرة واحدة وجمع أطوال المحاور (قراءة مجمعة) مع ترقيم المحاور على المدادات بالسلقون حتى لا تضيع مع تقدم العمل.
- يمكن وضع المحاور بواسطة مسمار واحد لكل محور لفصلها عن المحاور الرئيسة للمبنى (المحور المرحل هو محور مؤقت يوضع لتنزيل القواعد من منتصفها ثم يتم إلغاؤها بعد تثبيت القواعد)
يجب مراعاة الآتي أثناء عمل الخنزيرة
- أ. المهندس هو المسؤول وحده عن توقيع المحاور على الخنزيرة ولا يسمح لأي فرد آخر بموقع العمل بتنفيذ هذه العملية.
- ب. يجب أن يتم التأكد من أن نقطة المركز (C,G) لكل من العمود والقاعدة واحدة وأن يؤخذ في الاعتبار مقدار الترحيل بين محاور المنشأ ونقط (C,G) للقواعد والأعمدة.
- ج. استخدام مدادات خشبية جديدة في عمل الخنزيرة للمساعدة في استوائها وضبطها أفقيا.
- د. عدم فك الخنزيرة حتى يتم الانتهاء من تنفيذ أعمال القواعد والميدات والأعمدة وبالتالي يجب تقويتها أثناء تنفيذها بالاضافة إلى تثبيتها خارج حدود الحفر لأعمال الأساسات بمسافة كافية.
مقالة ذات صلة: الشدات المعدنية: ما هي، أنواعها، مصطلحاتها، مكوناتها، تنفيذها بالصور
استلام الخنزيرة
- أ. التأكد من عمودية زوايا الخنزيرة سواء بالزاوية أو هندسيا باستخدام شريط القياس من خلال مثلث أضلاعه ٣م،٤م،الوتر ٥م
- ب. التأكد من أفقية الخنزيرة يميزان المياه لجميع أضلاعها.
- ج. وجود الخنزيرة خارج حدود الحفر للقواعد والميدات بمسافة كافية حسب أبعاد القواعد في المخطط الإنشائي.
- د. مطابقة المسافة بين المحاور الموجودة على الرسومات بالمحاور الموجودة على الخنزيرة.
مقالة ذات صلة: الفرق بين الشدات الخشبيه والمعدنيه، وأيهما أفضل؟
فى النهاية آخر نقطة انت من ستضيفها فى التعليقات، شارك غيرك ولا تقرأ وترحل
